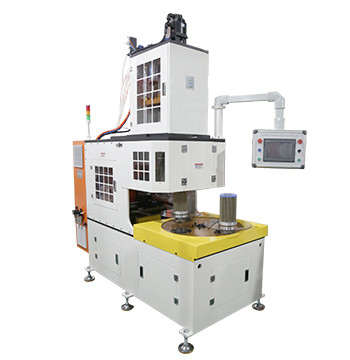

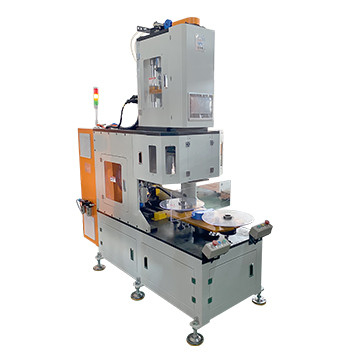

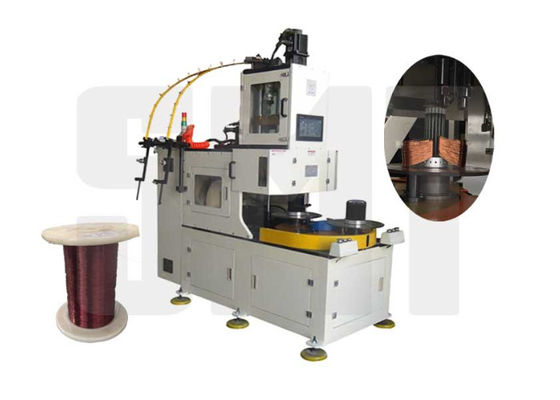

Máy cuộn dây tự động cho động cơ cảm ứng động cơ AC

Máy cuộn dây tự động cho động cơ cảm ứng động cơ AC

Máy này chủ yếu được sử dụng cho cuộn dây 2 cực của stato.Một stator sẽ được quấn trong mỗi chu kỳ, cải thiện đáng kể hiệu quả sản xuất, tự động nạp và tháo khuôn, để giảm cường độ lao động nhân tạo.Quá trình cuộn dây có thể thực hiện các chức năng khai thác (5 lần), kẹp, hành trình và góc xoay của hành trình đòn bẩy của chạc ba có thể được điều chỉnh trong một phạm vi nhất định tùy theo nhu cầu.Khung hợp kim nhôm toàn phần (xử lý oxy hóa anốt) với lớp bảo vệ acrylic nhập khẩu.Điện chủ yếu được điều khiển bằng PLC, bộ hiển thị và bộ biến tần.Cài đặt, hiển thị an toàn và đáng tin cậy.

Chức năng và đặc tính chính của máy

Cácmáy cuộn dây động cơ điệnlà một máy cuộn dọc tự động hai trạm, Bàn xoay là cấu trúc hai trạm.Nó sử dụng hệ thống servo để xoay và lập chỉ mục hình thức chuyển giao.

Có thể cuộn chính xác các cuộn dây vào bánh đà giống như ngã ba và dễ dàng chuyển cuộn dây sang bộ chèn cuộn, với hiệu suất cao và hiệu ứng cuộn chèn tuyệt vời.

Mỗimáy cuộn dâycó một bộ dụng cụ quấn dây và ba dạng cuộn dây dọc.

Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.

Trục chính được điều khiển bởi động cơ servo.Độ chính xác số lần quay của cuộn dây là ± 1 lượt.

PLC có thể đặt số lần lượt, tốc độ cuộn, chiều cao chìm của dụng cụ, tốc độ chìm của dụng cụ và hướng cuộn.

Trục X và Y của máy móc và máy cắt dây thông qua hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.

Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.

Cho phép hai dây quấn đồng thời.

Và nó được ưu đãi với chức năng hiển thị lượt động, lượt thực tế, lượt đặt, nguyên nhân hỏng hóc và tự kiểm tra vị trí.

Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.

Cácmáy cuộn dây tự độngkhông có độ rung và tiếng ồn riêng biệt.

(1) Dữ liệu kỹ thuật chính

(2) Ứng dụng

Máy này phù hợp với cuộn dây 2 cực, 4 cực và 6 cực.

(3) Chức năng và đặc tính chính của máy

Dụng cụ quấn dây: mỗi máy có một bộ dụng cụ quấn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm.Nó sử dụng hệ thống servo để xoay và lập chỉ mục hình thức chuyển giao.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo.Độ chính xác số lần quay của cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập.Máy không có độ rung và tiếng ồn rõ rệt.
Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.
PLC có thể đặt số lần lượt, tốc độ cuộn, chiều cao chìm của dụng cụ, tốc độ chìm của dụng cụ và hướng cuộn.
Trục X và Y của máy móc và máy cắt dây thông qua hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.

(4) Cấu hình OEM / ODM

Tận dụng lợi thế của các kỹ sư giàu kinh nghiệm, các chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và mạng lưới dịch vụ phủ sóng rộng rãi, chúng tôi luôn tận tâm cung cấp cho khách hàng giải pháp tối ưu hóa để sản xuất động cơ điện.Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên toàn thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. và máy của chúng tôi có danh tiếng lớn. giữa các khách hàng vì nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và dịch vụ sau tốt.

(5) Hồ sơ dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ dự kiến ​​chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.
