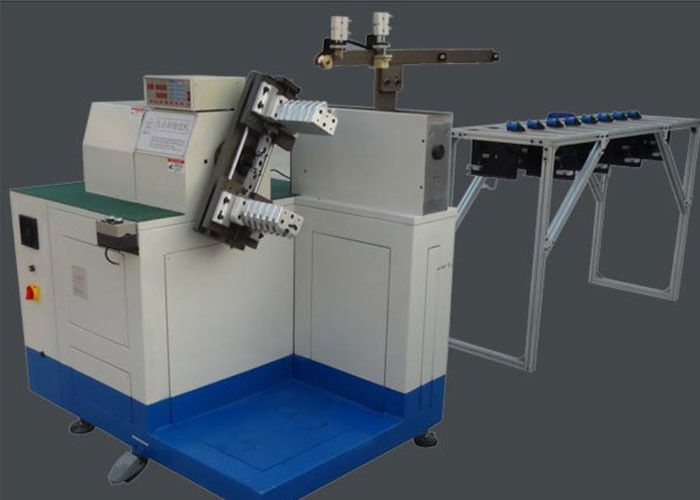

Máy cuộn dây bán tự động cho cuộn dây máy phát điện

Máy quấn dây Stator tự động SMT - R650 cho Stator khởi động tự động

1. Sử dụng bộ điều khiển mục đích đặc biệt để thực hiện chức năng tự động cuộn dây, tự động sắp xếp, vượt khe, tự động đi qua ống sáp và cài đặt đầu ra, v.v.
2. Máy này thích hợp để quấn cuộn dây cho động cơ công suất lớn.
3. Dụng cụ có thể tự động kéo dài và thu lại, do đó, không cần phải xả dụng cụ khi lấy ra cuộn thành phẩm, do đó giảm lao động và nâng cao hiệu quả.
4. Nó có thể tạo ra các cuộn dây có kích thước khác nhau cho stator cùng kích thước loạt bằng cách điều chỉnh dụng cụ, và độ căng có thể điều chỉnh được.

(1) Thông số kỹ thuật chính

(2) Các bước hoạt động của máy này

Hiệu quả sản xuất của máy này
Khoảng 1000 chiếc / 8 giờ, đó chỉ là một ý tưởng sơ bộ, phụ thuộc vào số rãnh phần ứng và số lần lượt.
Tải phần ứng lên con thoi bằng tay, nhấn nút START, con thoi sẽ đưa phần ứng đến vị trí cuộn dây và tự động lên dây, lập chỉ mục và cắt dây, sau khi hoàn thành, con thoi sẽ lấy phần ứng đã hoàn thành khỏi vị trí quấn dây, người vận hành dỡ phần ứng đã hoàn thành , một chu kỳ được hoàn thành.

(3) Chức năng chính và đặc tính của máy

Dụng cụ quấn dây: mỗi máy có một bộ dụng cụ quấn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm.Nó sử dụng hệ thống servo để xoay và lập chỉ mục hình thức chuyển giao.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo.Độ chính xác số lần quay của cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập.Máy không có độ rung và tiếng ồn rõ rệt.
Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.
PLC có thể đặt số lần lượt, tốc độ cuộn, chiều cao chìm của dụng cụ, tốc độ chìm của dụng cụ và hướng cuộn.
Trục X và Y của máy móc và máy cắt dây thông qua hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.

(4)Cấu hình OEM / ODM

Tận dụng lợi thế của các kỹ sư giàu kinh nghiệm, các chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và mạng lưới dịch vụ phủ sóng rộng rãi, chúng tôi luôn tận tâm cung cấp cho khách hàng giải pháp tối ưu hóa để sản xuất động cơ điện.Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên toàn thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. và máy của chúng tôi có danh tiếng lớn. giữa các khách hàng vì nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và dịch vụ sau tốt.

(5) Hồ sơ dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ dự kiến ​​chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

(6) Về thông minh

Tọa lạc tại Tô Châu, một thành phố công nghiệp xinh đẹp, trung tâm thương mại ở Đồng bằng sông Dương Tử, Smart chuyên về R & D, sản xuất và kinh doanh máy móc động cơ cảm ứng.Máy của chúng tôi được sản xuất tại nhà máy Tô Châu chủ yếu được áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ cuộn dây, động cơ ba pha, động cơ quạt và động cơ máy nén, v.v.
