Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3

Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3

  • Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3
  • Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3
Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / BV / SGS
Số mô hình: QKT350C
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
chi tiết đóng gói: <i>Plastic wrapping film, vacuum package and plywood cases.</i> <b>Màng bọc nhựa, gói chân không và
Thời gian giao hàng: 3,5 tháng sau khi thanh toán trước
Khả năng cung cấp: 5 ~ 10 bộ mỗi 3,5 tháng
Tiếp xúc
Chi tiết sản phẩm
Tên: Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3 Trạm qty: 2 trạm chèn và mở rộng
Stator OD: Φ350mm Chiều cao ngăn xếp: ≤300mm
Servo QTY: 13 servo lái xe Màu sắc: tùy chỉnh
Điểm nổi bật:

Máy chèn cuộn dây 13 Servos

,

Máy chèn cuộn dây Stator 13 Servos

,

Máy mở rộng cuộn dây

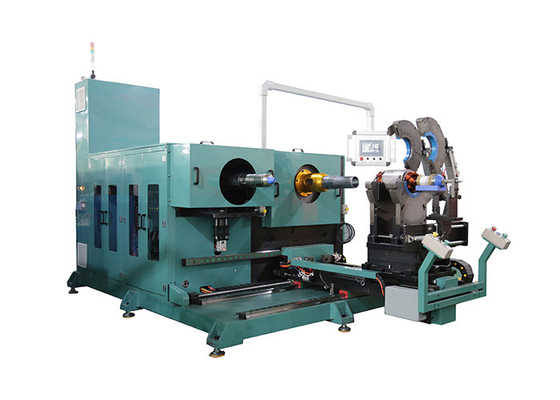

Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3



Máy chèn và mở rộng cuộn dây có hai trạm, một trạm để chèn cuộn dây, một trạm để mở rộng cuộn dây, được sử dụng để chèn cuộn dây 3 pha với 3 lần chèn cuộn dây.Hai trạm được kết hợp với nhau bằng cách dẫn hướng, bộ cố định giữ stato có hỗ trợ vòng bít để bảo vệ cuộn dây.



(1) Các thông số kỹ thuật của máy chèn và mở rộng cuộn dây



Máy chèn cuộn dây Stator và Máy mở rộng cuộn dây

Người mẫu

SMT-QKT350C

ID Stator

≥Φ118mm

Stator OD

≤Φ350mm

Chiều cao ngăn xếp

50 ~ 300mm

Tooling Stroke

≤300mm

Dây tương thích

Cu / AL

Dải số vị trí

Khe cắm 24 ~ 48

Nguồn cấp

380V / 50 / 60Hz 6,5Kw

Trọng lượng

≈1150Kg

Kích thước

(L) 2380 × (W) 1280 × (H) 1700mm



(2) Các tính năng chính của máy chèn và mở rộng cuộn dây



A. Nêm và cuộn dây đều tự động đưa vào stato;

B. Máy Chèn và Mở rộng cuộn dây được điều khiển bởi 13 servo, mỗi servo điều khiển như sau:

1 Băng ghế trước di chuyển sang trái / phải
2 Băng ghế trước di chuyển FWD./BWD.
3 Trục chính lật hỗ trợ tấm hỗ trợ
4 Trục chỉ mục đầu chèn cuộn dây
5 Trục chính lập chỉ mục kho ga Wedge
6 Trục chính thoát y bằng đồng
7 Trục chính lưỡi cố định
số 8 Nêm đẩy trục chính
9 Trục nạp giấy
10 Trục chính cắt giấy
11 Trục chỉ mục đầu cuộn mở rộng
12 Cuộn mở rộng lưỡi mở rộng trục chính hành trình
13 Cuộn mở rộng khối mở rộng trục chính đột quỵ

C. Bộ điều khiển PLC có thể phát hiện vị trí lỗi, với chức năng chẩn đoán lỗi;

D. Tốc độ của cuộn dây đẩy có thể điều chỉnh được tùy theo kích thước dây dẫn khác nhau;

E. Người vận hành làm việc ở tư thế đứng;

F. Nhấn nút để khởi động máy bằng cả hai tay;

G: Stator Hold Fixture có tấm đỡ Cuff để bảo vệ cuộn dây;

H: Có cách hướng dẫn để di chuyển bộ cố định giữ stato để làm việc trên các trạm chèn hoặc mở rộng;

I: Mở rộng cuộn dây có dụng cụ với các lưỡi mở rộng, cho kết quả tốt hơn của việc mở rộng cuộn dây.



(3) Phân bổ chính của Máy chèn cuộn (tiêu chuẩn)



Bộ điều khiển PLC: INOVANCE (Trung Quốc);

Hệ thống động cơ Servo: INOVANCE (Trung Quốc);

Phần tử cảm biến: OMRON (Nhật Bản), AUTONICS (Hàn Quốc);

Các phần tử điện khác: SCHNEIDER (Pháp), IDEC (Nhật Bản), Delixi (Trung Quốc);

Vít bi: HIWIN (Đài Loan)

Bạc đạn: NSK (Nhật Bản), SKF (Thụy Điển);

Phần tử khí nén: AirTAC (Đài Loan);

Áp suất nguồn không khí: 0,5 ~ 1MPa;

Công suất: 13 Kw; (theo cấu hình thực tế)

Nguồn điện: 3 pha 380V / 50Hz;

Trọng lượng: ≈1000Kg;

Kích thước cho Tham chiếu(mm): (L) 2200 × (W) 1100 × (H) 1700;



(4) Dịch vụ



Chúng tôi tập trung vào việc phát triển và sản xuất các loại máy móc để sản xuất động cơ cảm ứng khác nhau, chẳng hạn như Máy cuộn dây, Máy chèn cuộn dây, v.v.

Thiết kế và sản xuất là tiêu chuẩn ngoại trừ khách hàng có yêu cầu đặc biệt.Ví dụ, thiết kế hình dạng, phân bổ và màu sắc, v.v.có thể được chỉ định.Bên cạnh đó, chúng tôi có thể hỗ trợ sắp xếp bố trí máy móc trong khuôn viên của khách hàng khi cần thiết.

Các kỹ sư của chúng tôi sẽ cung cấp cho khách hàng sự hỗ trợ kỹ thuật chuyên nghiệp.Trong thời hạn bảo hành một năm, một số hỗ trợ và các bộ phận cần được thay thế sẽ được miễn phí.

Dịch vụ sau khi ở nước ngoài cũng có sẵn.Nếu khách hàng cần sự giúp đỡ của chúng tôi, các kỹ sư hậu mãi của chúng tôi sẽ có mặt tại địa điểm của khách hàng trong thời gian ngắn nhất.

Chúng tôi thực hiện một dịch vụ an toàn, chuyên nghiệp và hiệu quả với khái niệm "trí tuệ và con người hướng tới định hướng phát triển, công nghệ và thế giới đồng thời với sự tiến bộ", đáp ứng các nhu cầu khác nhau của khách hàng để tạo dựng một sự nghiệp rực rỡ.



(5) Đề xuất dây chuyền sản xuất



Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại thiết bị phục vụ sản xuất động cơ khác nhau.Nó có thể là một bộ máy hoặc toàn bộ dây chuyền sản xuất từ ​​quy trình cuộn dây đến quy trình tạo hình cuối cùng.Vì vậy, đặc biệt đối với khách hàng muốn toàn bộ dây chuyền sản xuất, chúng tôi có thể cung cấp dịch vụ tư vấn kỹ thuật sản xuất và dịch vụ dự kiến ​​chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, thậm chí hoàn thành dự án chìa khóa trao tay.

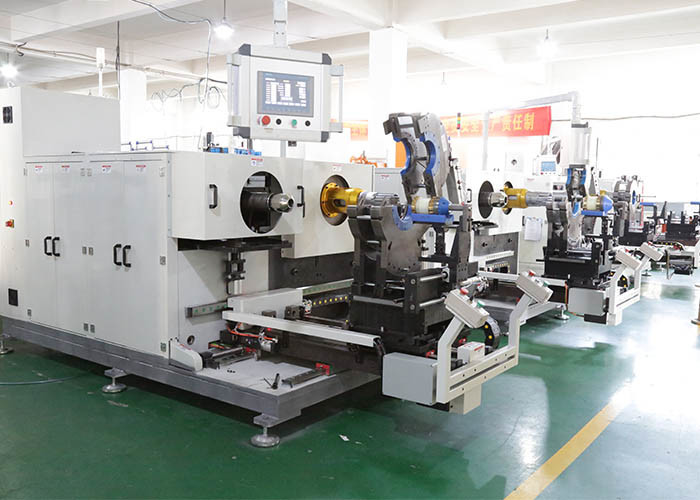

(6) Chi tiết Hiển thị

Máy mở rộng cuộn dây và cuộn dây Stator động cơ công nghiệp IEC3 0
