Nguồn gốc: | Trung Quốc |
Hàng hiệu: | SMT |
Chứng nhận: | ISO9001/SGS/CE |
Số mô hình: | SMT-LR100 |
Số lượng đặt hàng tối thiểu: | 1 tập |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | Trường hợp gỗ phù hợp cho vận tải biển. |
Thời gian giao hàng: | 30 - 43 ngày cho 1 bộ |
Điều khoản thanh toán: | T/T, THƯ TÍN DỤNG, |
Khả năng cung cấp: | 2 cái / 56 - 79 ngày |
Tên: | Máy cuộn dây động cơ Servo / Máy cuộn dây Stator | Số chuyển khoản: | 2-6 chiếc |
---|---|---|---|
Nguồn cấp: | 380v / 50 / 60Hz 7Kw | Đầu quanh co: | 1-2 chiếc |
Chiều cao ngăn xếp tối đa: | ≤70mm | Tuổi thọ khuôn: | > 1.000.000 bức ảnh |
Lớp tự động: | Hoàn toàn tự động | Đường kính dây: | Đường kính 0,1-1,0mm |
Điểm nổi bật: | máy cuộn dây quạt trần,máy cuộn dây động cơ điện,Máy cuộn dây Servo |

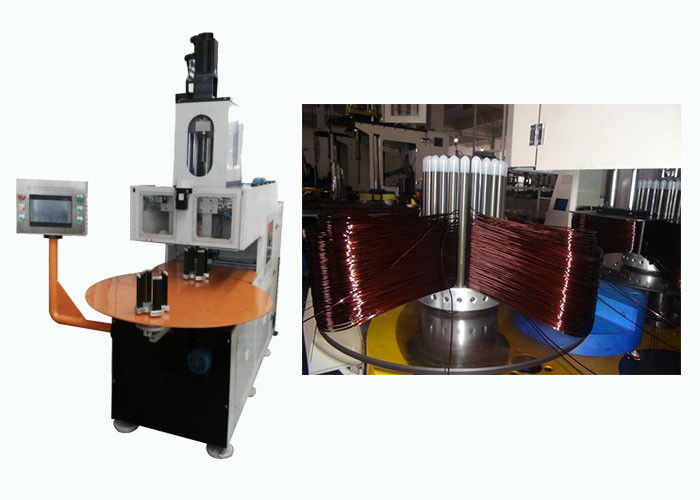

Servo Stator Winding Machine / Motor Stator Coil Winder OEM / ODM
1. Đây là máy chèn cuộn ngang tự động và sử dụng hệ thống điều khiển động cơ servo AC, hệ thống điều chỉnh tốc độ chuyển đổi tần số AC, hệ thống điều khiển tích hợp bằng khí nén và PLC.
2. Bên cạnh đó, nó được ưu đãi với các chức năng tự động cho ăn nêm khe rãnh ở độ dài sáu, cắt, tạo hình và chèn vào stator với cuộn dây, v.v.Tốc độ chèn của cuộn dây có thể được thiết lập từng phần.
3. Được trang bị với giao diện người-máy, nó được ưu đãi với các chức năng hiển thị trạng thái, cảnh báo hỏng hóc và các cài đặt thông số khác nhau, vv, và ưu điểm của phạm vi ứng dụng rộng rãi, mức độ tự động hóa cao, vận hành dễ dàng và thay thế khuôn thuận tiện.
4. Có khả năng tự động kéo cuộn dây stato và giấy vào các khe của stato trong một thời gian
(1) Dữ liệu kỹ thuật chính
Người mẫu |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
Đầu quanh co | 1 1 1 1 | 2 | 4 |
Đường kính dây (mm) | 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 | 0,2 ~ 1,0 | 0,2 ~ 1,0 |
Tốc độ dỡ hàng | ≤2500r / phút ≤2500r / min ≤2500r / min ≤2000r / min | 3000 | 3000 |
Chiều cao ngăn xếp | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
Độ chính xác quanh co | + 0 + 0 + 0 + 0 | + 0 | + 0 |
Nguồn cấp | 380v / 50 / 60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
Áp suất không khí | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa | ≥0,6pa | ≥0,6pa |
Trọng lượng | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
Kích thước (Dài × Rộng × Cao) |
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) Ứng dụng
Máy này phù hợp với cuộn dây 2 cực, 4 cực và 6 cực.
(3) Chức năng và đặc tính chính của máy

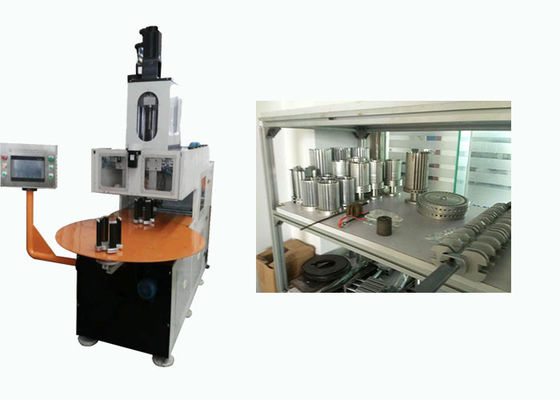

Dụng cụ quấn dây: mỗi máy có một bộ dụng cụ quấn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm.Nó sử dụng hệ thống servo để xoay và lập chỉ mục hình thức chuyển giao.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo.Độ chính xác số lần quay của cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập.Máy không có độ rung và tiếng ồn rõ rệt.
Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.
PLC có thể đặt số lần lượt, tốc độ cuộn, chiều cao chìm của dụng cụ, tốc độ chìm của dụng cụ và hướng cuộn.
Trục X và Y của máy móc và máy cắt dây thông qua hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.
(4)Cấu hình OEM / ODM
Tận dụng lợi thế của các kỹ sư giàu kinh nghiệm, các chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và mạng lưới dịch vụ phủ sóng rộng rãi, chúng tôi luôn tận tâm cung cấp cho khách hàng giải pháp tối ưu hóa để sản xuất động cơ điện.Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên toàn thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. và máy của chúng tôi có danh tiếng lớn. giữa các khách hàng vì nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và dịch vụ sau tốt.
(5) Hồ sơ dây chuyền sản xuất
Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ dự kiến chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.
(6) Giới thiệu về nhà máy của chúng tôi
Tọa lạc tại Tô Châu, một thành phố công nghiệp xinh đẹp, trung tâm thương mại ở Đồng bằng sông Dương Tử, Smart chuyên về R & D, sản xuất và kinh doanh máy móc động cơ cảm ứng.Máy của chúng tôi được sản xuất tại nhà máy Tô Châu chủ yếu được áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ cuộn dây, động cơ ba pha, động cơ quạt và động cơ máy nén, v.v.
