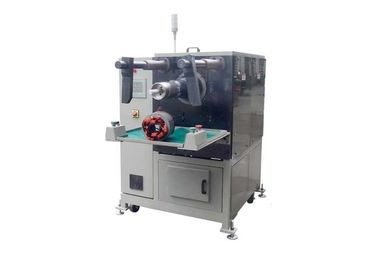

Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy

Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy

  • Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy
  • Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy
Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / BV / SGS
Số mô hình: SMT-QX08
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Coil chèn máy được đóng gói với các trường hợp ván ép. Kích thước của nó là theo máy và các bộ phận
Thời gian giao hàng: 60 ngày làm việc sau khi đặt hàng
Khả năng cung cấp: 10 ~ 20 bộ mỗi 3 tháng
Tiếp xúc
Chi tiết sản phẩm
Tên: Máy nén cuộn dây cuộn dây động cơ máy chèn ngang Chèn cuộn dây cuộn dây và giấy người mẫu: SMT-QX08
ID Stator: ≥Φ60mm Stator OD: ≤Φ210mm
Cách hoạt động: Nằm ngang Dây điện: Cu / Al
Đăng kí: Động cơ máy nén / Động cơ công nghiệp OEM: ĐƯỢC RỒI
Điểm nổi bật:

Máy chèn cuộn dây

,

Máy chèn nêm

,

Máy chèn cuộn dây nằm ngang

Máy nén cuộn dây cuộn dây động cơ máy chèn ngang Chèn cuộn dây cuộn dây và giấy



So với các loại máy chèn khác, dòng "QX" có ưu điểm là thiết kế chạy dao kiểu mô-đun, đặc trưng là thay dao nhanh chóng, thời gian thay dao chỉ 8 phút.

Và thanh chống chèn cuộn ngang phù hợp hơn cho sản xuất stato lớn, có thể được kết hợp với bệ đỡ mắt bò và Máy mở rộng cuộn dây để chèn cuộn ba lần, có thể dễ dàng chuyển giữa các máy khác nhau, tiết kiệm cường độ lao động và dễ dàng tải ngừng tải.



(1) Các thông số kỹ thuật của máy chèn cuộn dây



Máy nén cuộn dây cuộn dây động cơ máy chèn ngang Chèn cuộn dây cuộn dây và giấy
Người mẫu SMT-QX08
ID Stator Φ60 ~ Φ150mm
Stator OD ≤Φ210mm
Chiều cao ngăn xếp ≤190mm
Du lịch dụng cụ ≤90mm
Dây tương thích Cu / AL
Dải số vị trí Khe cắm 24 ~ 48
Nguồn cấp 380V / 50 / 60Hz 5Kw
Trọng lượng ≈1050Kg
Kích thước (L) 2380 × (W) 1180 × (H) 1700mm



(2) Các tính năng chính của máy chèn cuộn



Máy chèn cuộn dây động cơ máy nén được sử dụng để chèn các cuộn dây cuộn dây và cách điện nêm vào các khe stato một cách tự động tại một thời điểm.Trên Máy cuộn dây, các cuộn dây được quấn có trật tự vào các cốc chuyển.Người vận hành chỉ cần đặt cốc chuyển có cuộn dây vào dụng cụ chèn, chuyển cuộn dây vào dụng cụ chèn, sau đó khởi động máy chèn, nó có thể tự động chèn cuộn giấy và nêm giấy vào các khe cùng một lúc.



Nêm và cuộn dây đều được đưa tự động vào stato;

Sử dụng động cơ servo để đẩy cuộn dây;chức năng với cuộn dây đẩy trước;

Cắt giấy và đánh chỉ mục được điều khiển bởi động cơ servo;tốc độ có thể điều chỉnh;

Sử dụng động cơ servo để nạp giấy theo khe, khe ngắt quãng hoặc khe bỏ qua;chiều dài giấy nêm có thể điều chỉnh được;

Bộ điều khiển PLC có thể phát hiện vị trí lỗi, với chức năng chẩn đoán lỗi;

Được trang bị thiết bị nạp giấy trước và đáp ứng tính nhất quán của chiều dài giấy;

Nạp giấy được trang bị thiết bị nhiệt để cắt giấy ở nhiệt độ thấp;

Tốc độ đẩy cuộn dây có thể điều chỉnh tùy theo khổ dây khác nhau;

Người vận hành làm việc ở tư thế đứng;

Nhấn nút để khởi động máy bằng cả hai tay;

Thời gian chuyển đổi: ≈10 phút.



(3) Phân bổ chính của máy chèn cuộn dây



A. Bộ điều khiển PLC: INOVANCE (Trung Quốc);

B. Hệ thống động cơ servo: INOVANCE (Trung Quốc);

C. Phần tử cảm biến: OMRON (Nhật Bản), AUTONICS (Hàn Quốc);

D. Các phần tử điện khác: SCHNEIDER (Pháp), IDEC (Nhật Bản), Delixi (Trung Quốc);

E. Vít bi: HIWIN (Đài Loan)

F. Bạc đạn: NSK (Nhật Bản), SKF (Thụy Điển);

G. Phần tử khí nén: AirTAC (Đài Loan);

H. Áp suất nguồn không khí: 0,5 ~ 1MPa;

I. Công suất: 6,5 Kw; (theo cấu hình thực tế)

J. Nguồn điện: 3 pha 415V / 50Hz;

K. Trọng lượng: ≈1150Kg;

L: Kích thước (mm) :( L) 2380 × (W) 1280 × (H) 1700;



(4) Dịch vụ



Chúng tôi chuyên phát triển và sản xuất các loại máy móc để sản xuất động cơ cảm ứng khác nhau, chẳng hạn như Máy cuộn dây, Máy chèn cuộn dây, v.v.

Thiết kế và sản xuất là tiêu chuẩn ngoại trừ khách hàng có yêu cầu đặc biệt.Ví dụ, thiết kế hình dạng, phân bổ và màu sắc, v.v.có thể được chỉ định.Bên cạnh đó, chúng tôi có thể hỗ trợ sắp xếp bố trí máy móc trong khuôn viên của khách hàng khi cần thiết.

Các kỹ sư của chúng tôi sẽ cung cấp cho khách hàng sự hỗ trợ kỹ thuật chuyên nghiệp.Trong thời hạn bảo hành một năm, một số hỗ trợ và các bộ phận cần được thay thế sẽ được miễn phí.

Dịch vụ sau khi ở nước ngoài cũng có sẵn.Nếu khách hàng cần sự giúp đỡ của chúng tôi, các kỹ sư hậu mãi của chúng tôi sẽ có mặt tại địa điểm của khách hàng trong thời gian ngắn nhất.

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại thiết bị phục vụ sản xuất động cơ khác nhau.Nó có thể là một bộ máy hoặc toàn bộ dây chuyền sản xuất từ ​​quy trình cuộn dây đến quy trình tạo hình cuối cùng.Vì vậy, đặc biệt đối với khách hàng muốn toàn bộ dây chuyền sản xuất, chúng tôi có thể cung cấp dịch vụ tư vấn kỹ thuật sản xuất và dịch vụ dự kiến ​​chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, thậm chí hoàn thành dự án chìa khóa trao tay.



(5) Ứng dụng



Máy của chúng tôi chủ yếu được ứng dụng trong các động cơ cảm ứng khác nhau như động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ servo chính xác, động cơ ba pha công nghiệp, động cơ quạt và động cơ năng lượng mới, v.v.



(6) Chi tiết Hiển thị

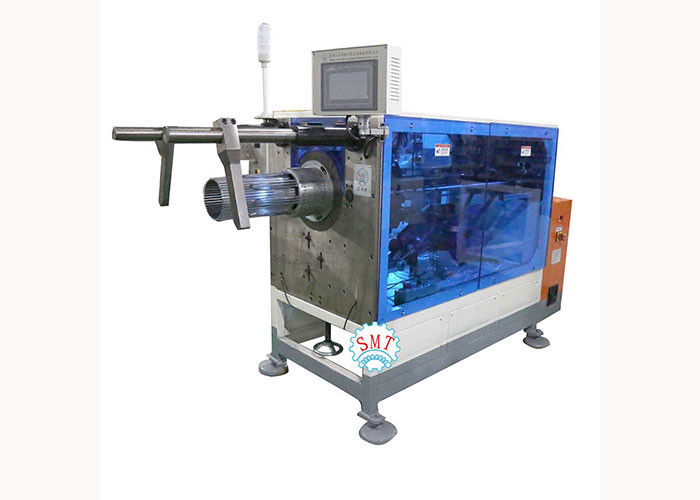

Máy nén cuộn dây cuộn dây động cơ Máy chèn ngang Chèn cuộn dây cuộn dây và giấy 0
