Động cơ nhỏ Stator Máy tự động viền dây Máy cuộn dây cuộn dây - DB190

Động cơ nhỏ Stator Máy tự động viền dây Máy cuộn dây cuộn dây - DB190

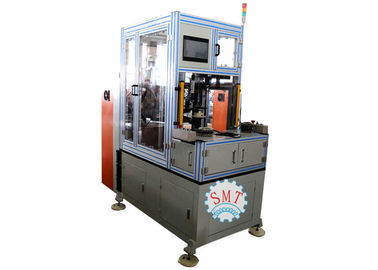

Small Motor Automatic Stator Lacing Machine Wire Coil Winding Machine SMT - DB190

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / SGS Audit
Số mô hình: SMT - DB190

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Stator viền máy được đóng gói với trường hợp gỗ.
Thời gian giao hàng: 2,5 - 3,1 tháng
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 1 / 2,5 - 2,1 tháng
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Máy cuộn dây kim tự động cho Stator động cơ Trọng lượng: 710kgs
Kích thước máy: (L) 1000 * (W) 600 * (H) 1250mm Chế độ viền: Khe bằng khe / khe thời gian
g Tốc độ viền: khoảng 0,55 giây / giây Bảo hành: Một năm
Chiều cao của cuộn dây: ≤50mm Tốc độ viền: 0,8 giây / giây

Động cơ Servo Máy cuộn dây hai mặt Máy sản xuất động cơ SMT - DB190

Mỗi máy viền được điều khiển PLC với một biến tần và có thể được lập trình đầy đủ để phù hợp với các cấu hình khe stato khác nhau. Công cụ hỗ trợ của Stator rất nhanh chóng để thay đổi giữa các lớp stator khác nhau và chiều cao ngăn xếp. Một loạt các kim viền tiêu chuẩn có sẵn. Máy viền này phù hợp để viền nhiều loài, năng suất thấp hơn hoặc nhiều dây stato hơn. Máy kết thúc cuộn dây stato này thông qua cấu trúc tải dọc, tốc độ trục chính được điều chỉnh.

Kết cấu máy
Máy này bao gồm thân máy, kim, bộ phận quay vòi phun, chuyển động trước và sau của kim, bộ phận xoay vòi phun, bộ phận chuyển động lên xuống của kim, phần chỉ số stato, cấp chỉ, phần cắt chỉ.

(1) Thông tin kỹ thuật chính

Mô hình DB190
Chiều cao ngăn xếp 80-190mm
ID Stator 40-120mm
Stator OD 80180mm
Chiều cao của cuộn dây ≤50mm
Chế độ viền Khe theo khe / khe thời gian / viền lạ mắt
Tốc độ viền Khoảng 0,8 giây / giây
Cung cấp năng lượng 220 V / 50 / 60Hz 2Kw
Cân nặng 700kg
Kích thước máy (L) 1000 * (W) 600 * (H) 1250mm

(2) Lợi thế

Máy này sử dụng hệ thống điều khiển servo, thiết kế điều khiển CNC và chương trình HIM.

Việc lập chỉ mục được điều khiển bởi hệ thống servo. Chế độ viền khác nhau có thể được đặt như viền khe, viền khoảng và viền lạ mắt.

Trục chính thông qua hệ thống điều khiển servo. Tốc độ quay có thể được thiết lập.

Hai kim được điều khiển bởi hệ thống servo đồng thời cuộn dây trên và dưới.

Máy có thể tự động nạp chỉ và cắt chỉ. Không cần phải thắt một nút.

Thay đổi công cụ là nhanh chóng và thuận tiện. Phạm vi chiều dài ngăn xếp của stator là 50-130mm.

Căng thẳng viền có thể được thiết lập,

Năng lực sản xuất ≤1s / slot.

Nên không có dây đồng bị gãy và dây men bị đứt.

Tỷ lệ trình độ sơ cấp ≥98,5%, sau khi làm lại, tỷ lệ 99,5%

Máy của anh ta thông qua hệ thống bảo vệ lưới an toàn. Người vận hành cần đứng khi vận hành.

Máy thông qua hai tay khởi động đồng thời nút khởi động để đảm bảo an toàn.


(3) Đặc tính chính của máy

1. Thích ứng PLC công nghiệp, giao diện người-máy và thiết kế cấu trúc khung ngang, máy hệ thống servo điều khiển chính xác hành động viền.

2. Các phương pháp viền khác nhau như viền theo khe, viền khoảng và viền lạ mắt có thể được lập trình.

3. Máy này phù hợp với stato lớn có cuộn dây quá cao.

4. Dụng cụ có thể di chuyển và thuận tiện cho việc tải và dỡ tải nhanh của stator, do đó làm giảm sức lao động một cách hiệu quả.

(4) OEM / ODM

Công ty chủ yếu sản xuất máy móc và thiết bị động cơ. Các sản phẩm của chúng tôi chủ yếu bao gồm máy cuộn tự động, máy viền, máy chèn, máy tạo hình, máy tạo hình, v.v. niềm tin lớn nhất.

Chúng tôi đang ở trong một khái niệm dịch vụ an toàn, chuyên nghiệp và hiệu quả về "trí tuệ và nhân văn theo hướng phát triển, công nghệ và thế giới đồng thời với sự tiến bộ", để đáp ứng các nhu cầu khác nhau của khách hàng để tạo ra một sự nghiệp rực rỡ.

(5) Hồ sơ dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ chiếu chìa khóa, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

(6) Giới thiệu về công ty TNHH sản xuất thiết bị động cơ thông minh Tô Châu

Công ty TNHH sản xuất thiết bị động cơ thông minh Tô Châu là một trong những doanh nghiệp chủ chốt công nghệ cao chuyên thiết kế, sản xuất và bán các thiết bị sản xuất động cơ tại Trung Quốc. Công ty hiện có gần 150 nhân viên, bao gồm hơn 30 kỹ sư và kỹ thuật viên, với diện tích xây dựng khoảng 20.000 mét vuông và hàng trăm bộ thiết bị sản xuất và thử nghiệm tiên tiến.
