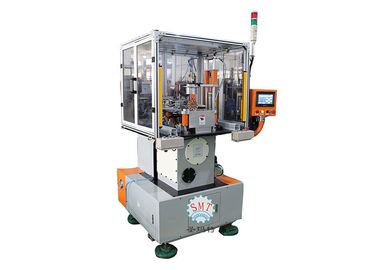

Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy

Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy

  • Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy
Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / SGS / BV
Số mô hình: NR1405
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Price unit: USD; Price can be negotiated as per customer requirement.
chi tiết đóng gói: Bộ phim nhựa kéo dài, gói chân không, trường hợp ván ép. Kích thước phụ thuộc vào kích thước máy th
Thời gian giao hàng: 50 ngày sau khi trả tiền
Điều khoản thanh toán: T/T, THƯ TÍN DỤNG
Khả năng cung cấp: Khoảng 15 Set / Sets trên Tháng
Tiếp xúc
Chi tiết sản phẩm
Tên: Máy quấn kim stato động cơ DC không chổi than Mô hình: SMT-NR1405
GA TÀU: Trạm đơn Không có kim.: 1 đến 3 kim
Ngăn xếp OD: Tối đa 140mm Sự bảo đảm: 12 tháng
OEM: Đúng Màu sắc: Trắng
Điểm nổi bật:

Quạt trần cuộn dây cuộn dây máy

,

động cơ điện cuộn quanh co máy

Máy cuộn kim Stator trong khe động cơ điện với bảo vệ dây SMT-NR1405



Máy quấn kim stato động cơ DC không chổi than Ưu điểm:

1. Thích hợp cho 6poles, 9poles, 12poles BLDC stators.with cùng một sơ đồ quấn ba pha.

2. Đặc biệt thích hợp cho đường kính dây dày xung quanh cuộn dây stato không chổi than 0,8mm

3. Đạt được phản hồi tốt từ khách hàng và SAMSUNG tôn trọng đã đặt hàng 4 chiếc

4. Tốc độ cuộn kim cho kích thước dây 0,08 ~ 0,3mm, có thể cuộn ở 350RPM ~ 400RPM

cho kích thước dây 0,3 ~ 1,0mm, có thể cuộn ở 400RPM ~ 450RPM

Đối với một stator 12 cực, với 105 vòng và đường kính dây khoảng 0,5 ~ 0,8mm,

thời gian chu kỳ là 60 ~ 70 giây / ps, năng suất mỗi ca là 480 chiếc / 8 giờ



Đặc tính:

Máy cuộn dây stato động cơ không chổi than WIND-3-TSM được thiết kế để sản xuất stator nhiều cực.

Đường chạy quanh co của nó có dạng hình vuông.

Nó tự động sắp xếp dây.

Đây là máy cuộn kim bán chạy nhất trong các máy cuộn dây stato của chúng tôi



Kim 3 kim gió cùng một lúc, có thể kết thúc cuộn dây 2 lần cho 6poles BLDC stator
Sơ đồ quanh co Động cơ BLDC 3 pha với cách quấn giống nhau cho mỗi pha
Ứng dụng động cơ Máy nén điều hòa, Máy nén tủ lạnh



Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy 0



Tham số:



Đường kính dây: 0,08 ~ 1,2mm

ID Stator: 15 ~ 65mm

Chiều dài lõi: 7-110mm

Lượt đi: 0-99999

Tùy chọn hoạt động: bước / Tự động

Các cực stato: 6 cực, 9 cực, 12 cực, 18 cực (Tùy chỉnhed)

Áp suất không khí: 5 ~ 7kg / centi-mét vuông

Công suất: 2KW, AC220V 50 / 60Hz

Trọng lượng: khoảng 450kgs

Kích thước: 1600 (L) x1100 (W) x1400 (H) mm


(1) Thông số kỹ thuật



Mô hình SMT-NR1405
Số kim 1 ~ 3 kim
Stator OD ≤Φ140mm
ID Stator ≥Φ30mm
Chiều cao ngăn xếp Stator ≤80mm với khung nhựa
Phạm vi đường kính dây Φ0,08 ~ Φ1,0 mm
Tải tốc độ cuộn dây ≤600 vòng / phút
Độ chính xác quanh co ± 0 lượt
Quyền lực 4,5Kw
Cân nặng 1000kg
Kích thước (L) 760 × (W) 1200 × (H) 2000mm


Không chổi than DC Motor Stator Needle Winding Máy / BLDC Motor Stator quanh co máy 1

(2) Hướng dẫn ngắn gọn về máy

Máy "Máy cuộn kim trong rãnh Stator có động cơ điện có bảo vệ dây" được sử dụng để quấn dây điện trên stator một cách tự động và trực tiếp.

(3) Thông số kỹ thuật chính


1. Máy phù hợp với động cơ chuyển đổi DC in-slot không chổi than trong lĩnh vực ô tô, thiết bị gia dụng và không khí, v.v., như động cơ servo, động cơ quạt, động cơ máy giặt, động cơ máy nén và động cơ bước, v.v.;

2. CNC điều khiển động cơ servo để đạt được tốc độ chạy cao và vị trí quý giá;

3. Nó có thể đạt được tự động cuộn dây, sắp xếp, lập chỉ mục, nối và cắt, chức năng chẩn đoán lỗi, v.v.


(4) Dịch vụ


Kết hợp nhiều năm kinh nghiệm, chúng tôi có thể cung cấp các máy chất lượng cao, vận hành đơn giản và dễ bảo trì, bao gồm cả máy bộ đơn hoặc máy toàn bộ dây chuyền sản xuất.

Trước khi đặt hàng, chúng tôi có thể thảo luận kỹ thuật nếu khách hàng có bất kỳ nghi ngờ nào.Và nếu khách hàng có bất kỳ yêu cầu nào về thiết kế hoặc phân bổ, chúng tôi cũng sẽ cố gắng hết sức để đáp ứng họ.

Bên cạnh đó, thời gian bảo hành của chúng tôi là một năm và trong thời gian này, chúng tôi sẽ cung cấp một số phụ tùng thay thế miễn phí nếu chúng bị hỏng do vấn đề chất lượng hoặc vấn đề thiết kế.Trước khi giao hàng, chúng tôi cũng sẽ cung cấp một số bộ phận mặc miễn phí.

Khi khách hàng gặp một số vấn đề về máy, hãy thông báo cho chúng tôi và các kỹ sư sau bán hàng của chúng tôi sẽ có mặt tại địa điểm của khách hàng trong thời gian sớm nhất.

(5) Thiết kế dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại thiết bị phục vụ sản xuất động cơ khác nhau.Nó có thể là một bộ máy hoặc toàn bộ dây chuyền sản xuất từ ​​quá trình cuộn dây đến quá trình tạo hình cuối cùng.Vì vậy, nếu khách hàng muốn toàn bộ dây chuyền sản xuất, chúng tôi có thể cung cấp dịch vụ tư vấn kỹ thuật sản xuất và dịch vụ dự kiến ​​chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, thậm chí hoàn thành dự án chìa khóa trao tay.
