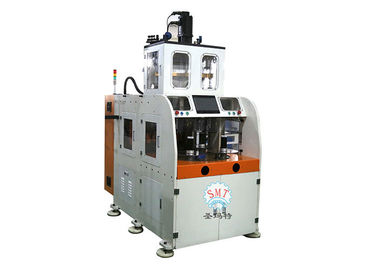

2 đầu cuộn dây Động cơ điện Máy cuộn dây tự động Stator để sản xuất máy giặt / Đầu đôi

2 đầu cuộn dây Động cơ điện Máy cuộn dây tự động Stator để sản xuất máy giặt / Đầu đôi

2 Winding Heads Electrical Motor Automatic Stator Winding Machine for Washing Machine Manufacturing / Double Head

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO9001/SGS/CE
Số mô hình: SMT-SLR150

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Trường hợp gỗ phù hợp cho vận tải biển.
Thời gian giao hàng: 80-100 ngày cho 1 bộ
Điều khoản thanh toán: T/T, THƯ TÍN DỤNG,
Khả năng cung cấp: 2/56 - 80 ngày
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Máy cuộn dây điện cho Stator Tốc độ dây: ≤3000r / phút
Số chuyển khoản: 2-6 chiếc Nguồn cấp: 380v / 50 / 60Hz 7Kw
Điều kiện: Mới Sự bảo đảm: 12 tháng
Đầu quanh co: 1 cái Chiều cao ngăn xếp tối đa: ≤70mm
Cuộc sống khuôn mẫu: > 1.000.000 bức ảnh Lớp tự động: Hoàn toàn tự động
Điểm nổi bật:

ceiling fan coil winding machine

,

electric motor coil winding machine

2 đầu cuộn dây Động cơ điện Máy cuộn dây Stator tự động cho máy giặt



Máy này có hai đầu cuộn dây với bốn trạm làm việc.Pha chính và pha phụ có thể được quấn đồng thời.Nó phù hợp với năng suất sản xuất cao, tỷ lệ lấp đầy khe cắm cao, cuộn dây cuộn dây stato mở khe nhỏ.Có thể chọn chế độ quấn khác nhau trong màn hình cảm ứng, như tự động bỏ qua, tự động cắt và tự động lập chỉ mục.

Các thông số khác cũng có thể được đặt trong màn hình cảm ứng, như phương pháp cuộn dây liên tục / gián đoạn.



Dữ liệu kỹ thuật chính




Mô hình
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
Đầu quanh co 1 1 1 1 2 4
Đường kính dây (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
Tốc độ dỡ hàng ≤2500r / phút ≤2500r / min ≤2500r / min ≤2000r / min 3000 3000
Chiều cao ngăn xếp ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Độ chính xác quanh co + 0 + 0 + 0 + 0 + 0 + 0
Nguồn cấp 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Áp suất không khí ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0,6pa ≥0,6pa
Cân nặng ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Kích thước
(Dài × Rộng × Cao)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180


Máy quấn stato tự động có 2 đầu cuộn dây trạm làm việc với bàn xoay.Nó có thể cuộn các cuộn dây trực tiếp và có trật tự vào các cốc chuyển.Đặc biệt thích hợp cho các stator có hệ số lấp đầy rãnh cao và độ mở rãnh nhỏ.Người vận hành sẽ dễ dàng hơn khi chèn các cuộn dây của stato có hệ số lấp đầy rãnh cao và chiều rộng mở rãnh nhỏ.Vì vậy máy quấn stato tự động tiết kiệm sức lao động hiệu quả.


1. Tự động đưa cuộn dây vào chuyển trước đây có trật tự;Có thể cuộn chính xác các cuộn dây vào bánh đà giống như ngã ba và dễ dàng chuyển cuộn dây sang bộ chèn cuộn, với hiệu suất cao và hiệu ứng cuộn chèn tuyệt vời.
2. Máy quấn stato tự động hai đầu cuộn dây;máy cuộn dây động cơ điện là máy cuộn dọc tự động hai trạm, Bàn xoay là cấu trúc hai trạm.
3. Máy cuộn dây stato sử dụng hệ thống servo để quay và hình thức truyền chỉ số.Chế độ cuộn dây như tự động bỏ qua, cắt tự động và lập chỉ mục tự động có thể được hoàn thành liên tiếp cùng một lúc;
4. Mỗi máy cuộn dây có một dụng cụ quấn dây đặt và ba dạng cuộn dây dọc.
5. Đặc biệt thích hợp cho các stator có hệ số lấp đầy rãnh cao và độ mở rãnh nhỏ;
6. Toàn bộ bộ công cụ có thể được thay đổi, và mất khoảng 15 phút.
7. Trục chính được điều khiển bởi động cơ servo.Độ chính xác số lần quay của cuộn dây là ± 1 lượt.
8. PLC có thể thiết lập Các thông số, số vòng quay, tốc độ quấn, độ căng của cuộn dây, chiều cao chìm của dụng cụ, tốc độ chìm của dụng cụ và hướng cuộn dây có thể điều chỉnh.
9. Có được cách quấn liên tục hoặc không liên tục và gặp các cuộn dây 2 cực, 4 cực và 6 cực;
10. Trục chính X và Y của máy móc và máy cắt dây thông qua hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
11. Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.
12. Máy quấn stato có thể quấn đồng thời một hoặc nhiều dây.
13. Và nó được ưu đãi với chức năng hiển thị các lượt động, lượt thực tế, lượt đặt, nguyên nhân hỏng hóc và tự kiểm tra vị trí.
14. Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.
15. Máy cuộn dây tự động không có độ rung và tiếng ồn riêng biệt.
16. Máy quấn stato tiết kiệm sức lao động, hiệu suất cao.


Ứng dụng
Máy cuộn dây stato tự động là loại động cơ cảm ứng một pha và động cơ ba pha phù hợp, và được sử dụng chủ yếu trong lĩnh vực thiết bị gia dụng, chẳng hạn như máy giặt, quạt, tủ lạnh, điều hòa không khí, máy ghi âm, máy ghi hình, đầu phát video, máy hút bụi, máy ảnh, máy sấy tóc, máy cạo râu điện, v.v.

Bảo trì
1. Trước khi cho máy chạy phải kiểm tra các bộ phận cơ khí của máy quấn stato tự động, bộ phận điện, bộ phận thủy lực, bộ phận bôi trơn và kiểm tra dây buộc có bị lỏng ra, bộ phận chạy có phát ra tiếng ồn không và bộ phận điện có chạy bình thường hay không.Sau khi kiểm tra ok, máy có thể chạy.
2. Sau khi cuộn dây stato máy làm việc, quét sạch bụi và đặt lại máy.
3. Xóa các phần tử điện ba tháng một lần.
4. Kiểm tra xem có nước trong bộ lọc của các bộ phận thủy lực.Nếu có, vui lòng xả bớt nước đúng giờ.
5. Kiểm tra xem có dầu trên bộ bôi trơn của các bộ phận thủy lực không.Nếu không có dầu, vui lòng bổ sung dầu đúng giờ.
6. Kiểm tra xem tình trạng bôi trơn của cơ cấu dẫn hướng.Nếu không có dầu bôi trơn, vui lòng bổ sung dầu bôi trơn đúng hạn.
7. Vui lòng kiểm tra vít van nam châm và khớp nối ống ba tháng một lần.
8. Vui lòng kiểm tra bộ lọc và bộ lọc không khí hai tháng một lần.
9. Vui lòng kiểm tra áp suất không khí mỗi năm một lần.
10. Thêm dầu cơ học
