Điện loại cuộn dây cuộn quanh co Máy / Xe Motor Stator Winder

Điện loại cuộn dây cuộn quanh co Máy / Xe Motor Stator Winder

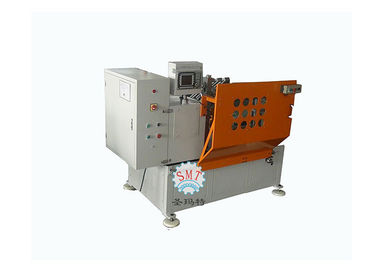

Electric Multistrand Type Coil Winding Machine / Car Motor Stator Winder

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO9001 / SGS
Số mô hình: SMT-DR450

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Hộp gỗ dán hoặc bạn có thể cho chúng tôi biết.
Thời gian giao hàng: 29 - 44 ngày
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 2/58 - 71 ngày
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Điện cuộn dây loại cuộn dây máy Demoulding: Nửa tự động
Số chuyển khoản: 2-6pcs Cung cấp điện: 220V / 50 / 60Hz 2.2Kw
Đầu cuộn: 2PCS Đường kính dây: 0,4-1,2 mm
Chiều dài hiệu dụng của dụng cụ: ≤412mm Wegiht: 968kg
OEM:

Multistrand loại Stator quanh co máy, cuộn dây điện quanh co máy

Máy cuộn cuộn dây Stator nhiều loại được thiết kế đặc biệt cho cuộn dây song song nhiều cuộn dây như máy phát điện, động cơ servo và động cơ ba pha. Multistrand Loại Coil Winding Machine thông qua bộ điều khiển mục đích đặc biệt mà có thể thiết lập chức năng định hướng mảng, bắt đầu quanh co điểm, bắt đầu chậm, kết thúc chậm, bên dừng lại, chiều rộng tự động, tự động thiết lập lại, vv. Máy này được điều khiển bởi CNC, tất cả các thông số quanh co có thể được thiết lập trong CNC, chẳng hạn như tốc độ quanh co, số lần lượt, đường kính dây vv. Công cụ thay đổi rất dễ dàng và tiết kiệm thời gian.

(1) Thông số kỹ thuật chính

Mô hình DR450
Đường kính Swing ≤450mm
Chiều dài hiệu dụng của dụng cụ ≤400mm
Số dây song song ≤16pcs
Đường kính dây 0,3-1,2 mm
Chiều rộng mảng dây 400mm
Cung cấp năng lượng 220V / 50 / 60Hz 2.2Kw
Trọng lượng máy 950kgs
Áp suất không khí 0,4-0,6MPa
Kích thước máy (L) 1500 * (W) 1700 * (H) 1550mm

(2) Các bước hoạt động của máy này


Hiệu quả sản xuất của máy này
Khoảng 1000pcs / 8 giờ, nó chỉ là một ý tưởng thô, phụ thuộc vào số lượng khe bánh xe và số lượt.
Load armature trên con thoi bằng tay, nhấn nút START, đưa đón sẽ cung cấp các phần ứng với vị trí quanh co, và tự động quanh co, lập chỉ mục và cắt dây, sau khi hoàn thành, đưa đón sẽ đưa ra các armature hoàn thành từ vị trí quanh co, nhà điều hành dỡ bỏ các thành phần armature , một chu kỳ đã hoàn thành.


(3) Máy Chức năng chính và Đặc tính


Công cụ uốn lượn: mỗi máy có một bộ dụng cụ uốn lượn và ba dạng cuộn dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm. Nó thông qua hệ thống servo để xoay và chỉ số hình thức chuyển giao.
Cho phép ba dây quanh co đồng thời.
Trục chính được điều khiển bởi động cơ servo. Độ chính xác số lần lượt cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập. Máy không có độ rung và tiếng ồn riêng biệt.
Không có thiệt hại men và dây snap. Khi dây đồng bị cạn, máy sẽ tự động dừng lại.
PLC có thể thiết lập số lần lượt, tốc độ quanh co, chiều cao dụng cụ đánh chìm, tốc độ dao phay và hướng cuộn.
X và trục chính của dây móc và máy cắt dây thông qua hệ thống servo. Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ đánh chìm thông qua hệ thống servo. Số lượng tối đa của công cụ đánh chìm là 6.

(4) Hồ sơ OEM / ODM


Tận dụng tối đa các kỹ sư giàu kinh nghiệm, chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và dịch vụ bảo hiểm rộng, chúng tôi chuyên cung cấp cho khách hàng giải pháp tối ưu để sản xuất động cơ điện. Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, vv. trong số các khách hàng cho nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và tốt sau khi dịch vụ.

(5) Hồ sơ Dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, Nide cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLD và dịch vụ chiếu chìa khóa, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

(6) Giới thiệu

Nằm ở Tô Châu, một thành phố xinh đẹp của ngành công nghiệp, thương mại trái tim ở đồng bằng sông Dương Tử, thông minh chuyên về R & D, sản xuất và bán máy móc cảm ứng động cơ. Máy của chúng tôi sản xuất tại nhà máy Tô Châu chủ yếu áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ máy lạnh, động cơ máy bơm, động cơ cuộn, động cơ ba pha, động cơ quạt và động cơ máy nén, vv
