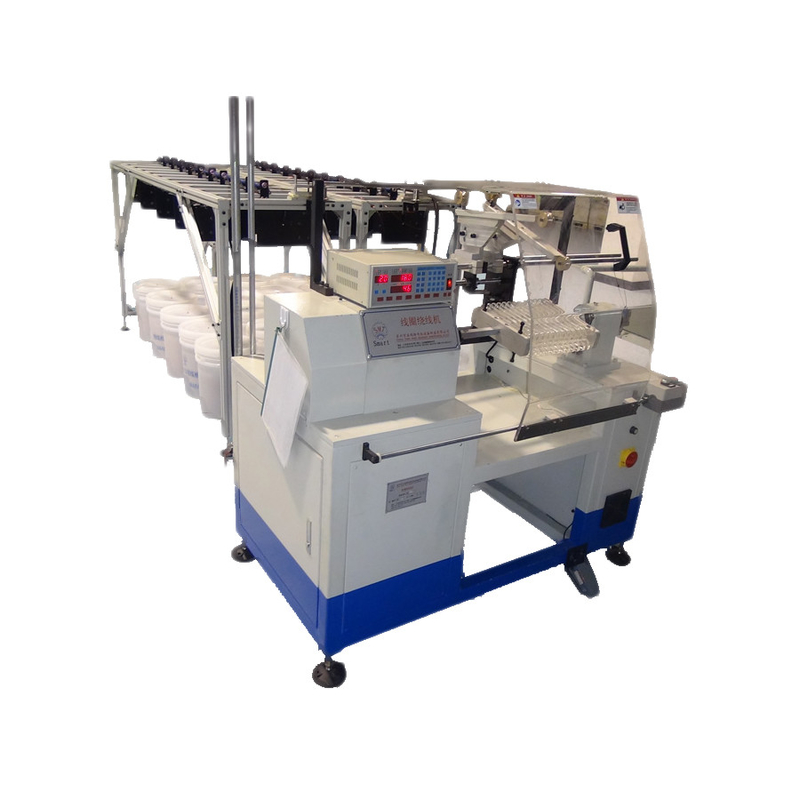

Máy cuộn dây bán tự động cho cuộn dây Stator máy phát điện

Máy cuộn dây Stator tự động SMT - R650 cho Stator khởi động tự động

1. Sử dụng bộ điều khiển có mục đích đặc biệt để thực hiện chức năng cuộn dây tự động, tự động chia mảng, cắt ngang khe, tự động đi qua ống sáp và cài đặt đầu ra, v.v.
2. Máy này phù hợp để quấn cuộn dây cho động cơ công suất lớn.
3. Dụng cụ có thể tự động kéo dài và rút lại, do đó, không cần xả dụng cụ khi lấy cuộn dây đã hoàn thành ra, do đó giảm nhân công và nâng cao hiệu quả.
4. Nó có thể tạo ra các cuộn dây có kích thước khác nhau dành cho stato có cùng kích thước sê-ri bằng cách điều chỉnh dụng cụ và độ căng có thể điều chỉnh được.

(1) Thông số kỹ thuật chính

(2) Các bước vận hành của máy này

Hiệu quả sản xuất của máy này
Khoảng 1000 chiếc/8 giờ, đó chỉ là một ý tưởng sơ bộ, phụ thuộc vào số khe cắm phần ứng và số vòng quay.
Tải phần ứng lên con thoi theo cách thủ công, nhấn nút START, con thoi sẽ đưa phần ứng đến vị trí cuộn dây, và cuộn tự động, lập chỉ mục và cắt dây, sau khi hoàn thành, con thoi sẽ lấy phần ứng đã hoàn thiện ra khỏi vị trí cuộn dây, người vận hành dỡ phần ứng đã hoàn thành , một chu kỳ được hoàn thành.

(3) Chức năng và đặc điểm chính của máy

Dụng cụ cuộn dây: mỗi máy có một bộ dụng cụ cuộn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm.Nó sử dụng hệ thống servo để xoay và chuyển dạng chỉ số.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo.Độ chính xác của số vòng cuộn dây là ±1 vòng.
Tốc độ quay làm việc có thể được thiết lập.Máy không có rung và tiếng ồn rõ rệt.
Không bị hỏng men và đứt dây.Khi hết dây đồng, máy sẽ tự động dừng.
PLC có thể đặt số vòng quay, tốc độ cuộn, chiều cao chìm dụng cụ, tốc độ chìm dụng cụ và hướng cuộn.
Trục X và Y của máy móc dây và máy cắt dây sử dụng hệ thống servo.Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo.Số đoạn tối đa của dụng cụ chìm là 6.

(4)Hồ sơ OEM/ODM

Tận dụng tối đa lợi thế của các kỹ sư giàu kinh nghiệm, các chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và mạng lưới dịch vụ phủ rộng, chúng tôi tận tâm cung cấp cho khách hàng giải pháp tối ưu cho sản xuất động cơ điện.Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên toàn thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. trong số các khách hàng vì nó bền, hoạt động đáng tin cậy, giá cả hợp lý và dịch vụ hậu mãi tốt.

(5) Hồ sơ dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, SMT cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ chiếu chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

(6) Giới thiệu về Thông minh

Tọa lạc tại Tô Châu, một thành phố công nghiệp xinh đẹp, trung tâm thương mại ở đồng bằng sông Dương Tử, Smart chuyên về R&D, sản xuất và kinh doanh máy móc động cơ cảm ứng.Máy của chúng tôi được sản xuất tại nhà máy Tô Châu chủ yếu được áp dụng cho các động cơ cảm ứng như động cơ máy giặt, động cơ điều hòa không khí, động cơ máy bơm, động cơ cuộn dây, động cơ ba pha, động cơ quạt và động cơ máy nén, v.v.
