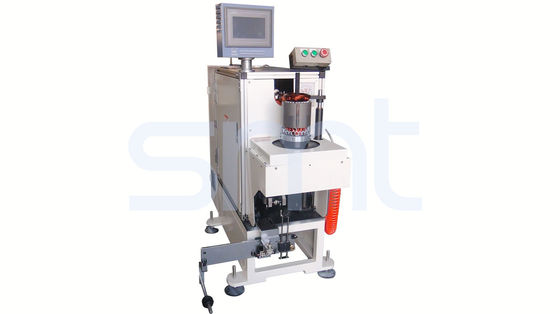

Máy cuộn dây hiệu suất cao một mặt, máy cuộn dây stato tự động

Máy cuộn dây hiệu suất cao một mặt, máy cuộn dây stato tự động

Single Side High Efficiency Coil Lacing Machine , Automatic Stator Winding Machine

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / SGS Audit
Số mô hình: SMT - DB100

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 65 - 75 tháng
Điều khoản thanh toán: T / T, L / C
Khả năng cung cấp: 1/65 - 75 tháng
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Auto Double Sides Động cơ cuộn dây Stator Stator OD: 80180mm
Trọng lượng: 700kg Kích thước máy: (L) 1000 * (W) 600 * (H) 1250mm
Đặc điểm kỹ thuật: Tùy chỉnh Trạm làm việc: Gấp đôi
Bảo hành: 12 tháng Tháo dỡ: Tự động

Tự động đôi bên cuộn dây Stator động cơ cuộn máy ISO / SGS kiểm toán

An toàn, chất lượng và hiệu quả là nền tảng của máy viền của chúng tôi. Kết thúc lượt được viền với một mẫu khâu "kim cương". Cả hai bên đều được viền cùng một lúc và một nút thắt thực sự đang được cột vào cuối.
Nó được trang bị hai kim, mỗi kim để laing mỗi bên của cuộn dây stato. Chuyển động kim được điều khiển bởi hệ thống truyền động servo để hoàn thành công việc viền. Không có thao tác thủ công nguy hiểm nào của đầu dẫn cần thiết. Loại bỏ các nguy cơ lớn cho thương tích tại một máy viền.

(1) Thông tin kỹ thuật chính

Mô hình DB100
Chiều cao ngăn xếp 80-160mm
ID Stator 40-120mm
Stator OD ≤180mm
Chiều cao của cuộn dây ≤50mm
Chế độ viền Khe cắm bằng khe / khe thời gian / viền viền ưa thích
Tốc độ viền Khoảng 0.8s / s
Cung cấp năng lượng 220V / 50 / 60Hz 2Kw
Cân nặng 700kgs
Kích thước máy (L) 1000 * (W) 600 * (H) 1250mm

(2) Lợi thế

Máy này sử dụng hệ thống điều khiển servo, thiết kế điều khiển CNC và chương trình HIM.

Việc lập chỉ mục được điều khiển bởi hệ thống servo. Chế độ viền khác nhau có thể được thiết lập như viền khe, viền khoảng cách và viền viền ưa thích.

Trục chính chính thông qua hệ thống điều khiển servo. Tốc độ quay có thể được thiết lập.

Hai kim được điều khiển bởi hệ thống servo ren cuộn trên và dưới cùng một lúc.

Máy có thể tự động nạp chủ đề và cắt chỉ. Không cần thắt nút.

Công cụ thay đổi nhanh chóng và thuận tiện. Độ dài ngăn xếp Stator là 50-130mm.

Viền căng thẳng có thể được thiết lập,

Năng lực sản xuất ≤1s / slot.

Nên không có dây đồng bị gãy và dây men bị hỏng.


(3) Máy Đặc tính chính

1. Thích ứng với PLC công nghiệp, giao diện người-máy tính và thiết kế cấu trúc khung ngang, máy hệ thống servo điều khiển chính xác hành động viền.

2. Các phương pháp viền khác nhau, chẳng hạn như viền khe cắm theo khe, viền khoảng cách và viền viền có thể lập trình được.

3. Máy này là thích hợp cho stator lớn với cao quanh co over-hang.

4. Dụng cụ có thể di chuyển và thuận tiện cho việc bốc dỡ và bốc dỡ stator nhanh chóng, do đó làm giảm sức mạnh lao động hiệu quả.

(4) OEM / ODM

Công ty chủ yếu sản xuất máy móc và thiết bị động cơ. Chúng tôi áp dụng công nghệ tiên tiến ở nước ngoài và quy trình và ý chí của công ty để cải thiện năng lực sản xuất hoàn toàn tự động nhà máy điện, với chất lượng ổn định nhất và dịch vụ khách hàng để có được niềm tin lớn nhất.

Chúng tôi đang trong một khái niệm dịch vụ an toàn, chuyên nghiệp và hiệu quả về "sự khôn ngoan và nhân văn theo hướng phát triển, công nghệ và thế giới đồng thời với tiến trình", để đáp ứng nhu cầu khác nhau của khách hàng để tạo ra một sự nghiệp rực rỡ.

(5) Hồ sơ Dây chuyền sản xuất

Máy đánh dấu này thích hợp cho cuộn dây stator để làm quá trình viền tự động. Stator được nạp trên máy viền cuộn dây này theo chiều dọc; Máy là lập trình PLC. Quá trình wokring, chẳng hạn như đơn kim và một bên viền tự động; kim transpositioning, hooking, đều được điều khiển bởi hệ thống servo. Trục chính máy thông qua điều khiển tốc độ tần số. Các loại viền, như khe cắm bởi khe viền, viền xen kẽ, và viền viền ưa thích có thể đạt được bằng cách thiết lập trong giao diện người-máy. Tay đòn này đặc biệt được áp dụng cho nhiều kích cỡ, đầu ra thấp hoặc nhiều cuộn dây dẫn stator.

(6) về Suzhou thông minh động cơ thiết bị sản xuất công ty TNHH

Suzhou thông minh thiết bị động cơ sản xuất công ty TNHH là một trong những doanh nghiệp công nghệ cao trọng điểm chuyên thiết kế, sản xuất và bán thiết bị sản xuất động cơ tại Trung Quốc. Công ty hiện có gần 150 nhân viên, trong đó có hơn 30 kỹ sư và kỹ thuật viên, với diện tích xây dựng khoảng 20.000 mét vuông và một trăm bộ thiết bị sản xuất và thử nghiệm tiên tiến.
