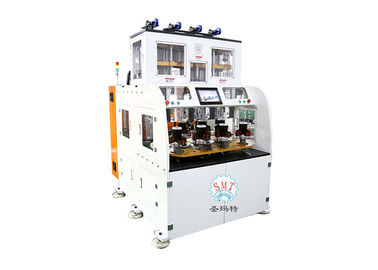

Hoàn toàn tự động cuộn quanh co máy Alternator Stator quanh co máy với tám trạm làm việc

Hoàn toàn tự động cuộn quanh co máy Alternator Stator quanh co máy với tám trạm làm việc

Fully Automatic Coil Winding Machine Alternator Stator Winding Machine With Eight Working Station

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO9001/SGS/CE
Số mô hình: SMT-QLR70

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Trường hợp gỗ phù hợp cho vận tải biển.
Thời gian giao hàng: 30 - 43 ngày cho 1 bộ
Điều khoản thanh toán: T/T, THƯ TÍN DỤNG,
Khả năng cung cấp: 2 cái / 56 - 79 ngày
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Coil Winding Machine cho máy phát điện xe hơi Số chuyển khoản: 2-6pcs
Cung cấp điện: 380v / 50 / 60Hz 7Kw Đầu cuộn: 1-2 chiếc
Chiều cao ngăn xếp tối đa: ≤70mm Khuôn sống: > 1.000.000 bức ảnh
Tự động lớp: Tự động hoàn toàn Đường kính dây: Dia 0.1-1.0mm

Tám trạm làm việc tự động Motor Stator cuộn quanh co máy

Ứng dụng: phù hợp cho 2 cực. 4 cực, 6 cực stator và cũng cho stator kích thước trung bình hoặc lớn.

Thông tin cần thiết cho cuộn dây cuộn tự động Stator


Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Stator vẽ
2. Stator quanh co vẽ
3. ràng buộc bản vẽ phân phối
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.

3. Bước điều hành

1. Power trên máy

2.Thread dây này động cơ này

3. Đặt thông số quanh co trong màn hình cảm ứng

4. Nhấn nút "bắt đầu"

5. Máy sẽ làm quá trình cuộn tự động

6. sau khi kết thúc quanh co, máy sẽ dừng lại

7. rút dây ra khỏi dụng cụ.

4. thông tin cần thiết cho tự động cuộn dây cuộn dây Stator điều tra máy


Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Stator vẽ
2. Stator quanh co vẽ
3. Bản vẽ phân phối quanh co
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.

Máy này có 8 trạm quanh co, tất cả bốn đầu sẽ quấn quanh nhau. Máy cuộn cuộn dây stato

5. Dữ liệu kỹ thuật chính


Mô hình
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Đầu cuộn 1 1 1 1 2 2
Đường kính dây (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
Tốc độ tải xuống ≤2500r / phút ≤2500r / phút ≤2500r / phút ≤2000r / phút 3000 3000
Chiều cao ngăn xếp ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Độ chính xác quanh co + 0 + 0 + 0 + 0 + 0 + 0
Cung cấp năng lượng 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Áp suất không khí ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Cân nặng ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Thứ nguyên
(L × W × Hcm)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. Machine chức năng chính và đặc tính


Công cụ uốn lượn: mỗi máy có một bộ dụng cụ uốn lượn và ba dạng cuộn dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm. Nó thông qua hệ thống servo để xoay và chỉ số hình thức chuyển giao.
Cho phép ba dây quanh co đồng thời.
Trục chính được điều khiển bởi động cơ servo. Độ chính xác số lần lượt cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập. Máy không có độ rung và tiếng ồn riêng biệt.
Không có thiệt hại men và dây snap. Khi dây đồng bị cạn, máy sẽ tự động dừng lại.
PLC có thể thiết lập số lần lượt, tốc độ quanh co, chiều cao dụng cụ đánh chìm, tốc độ dao phay và hướng cuộn.
X và trục chính của dây móc và máy cắt dây thông qua hệ thống servo. Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ đánh chìm thông qua hệ thống servo. Số lượng tối đa của công cụ đánh chìm là 6.

7. OEM / ODM Hồ Sơ


Tận dụng tối đa các kỹ sư giàu kinh nghiệm, chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và dịch vụ bảo hiểm rộng, chúng tôi chuyên cung cấp cho khách hàng giải pháp tối ưu để sản xuất động cơ điện. Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, vv. trong số các khách hàng cho nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và tốt sau khi dịch vụ.

8. Dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, Nide cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLD và dịch vụ chiếu chìa khóa, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

9. về nhà máy của chúng tôi

Nằm ở Tô Châu, một thành phố xinh đẹp của ngành công nghiệp, thương mại trái tim ở đồng bằng sông Dương Tử, thông minh chuyên về R & D, sản xuất và bán máy móc cảm ứng động cơ. Máy của chúng tôi sản xuất tại nhà máy Tô Châu chủ yếu áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ máy lạnh, động cơ máy bơm, động cơ cuộn, động cơ ba pha, động cơ quạt và động cơ máy nén, vv
