Máy cuộn dây hoàn toàn tự động, Máy cuộn dây động cơ xe hơi

Máy cuộn dây hoàn toàn tự động, Máy cuộn dây động cơ xe hơi

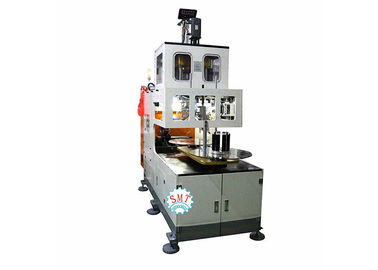

Fully Automatic Coil Winding Machine , Car Drive Motor Stator Winding Machine

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO9001/SGS/CE
Số mô hình: SMT-QLR70

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Trường hợp gỗ phù hợp cho vận tải biển.
Thời gian giao hàng: 30 - 43 ngày cho 1 bộ
Điều khoản thanh toán: T/T, THƯ TÍN DỤNG,
Khả năng cung cấp: 2 cái / 56 - 79 ngày
Liên hệ với bây giờ
Chi tiết sản phẩm
Tên: Car Drive Motor Stator cuộn dây Số chuyển: 2-6 cái
Cung cấp điện: 380v / 50 / 60Hz 7Kw Đầu quanh co: 1-2 chiếc
Chiều cao ngăn xếp tối đa: ≤70mm Tự động lớp: Hoàn toàn tự động
Đường kính dây: Đường kính 0,1-1,0mm OEM: Được

Tám trạm làm việc Động cơ cuộn dây Stator động cơ tự động

Sự miêu tả:

Hiệu quả cao là tính năng của nó, với bốn đầu cuộn dây và tám trạm vận hành. Máy tự động đưa cuộn dây vào chuyển cũ một cách có trật tự, đặc biệt phù hợp với yêu cầu công suất sản xuất cao, tốc độ lấp đầy khe cao, cuộn dây stato mở khe nhỏ. Chế độ cuộn dây, như bỏ qua tự động, cắt tự động và lập chỉ mục tự động có thể được hoàn thành cùng một lúc, tham số có thể được đặt trong giao diện người-máy. Liên tục / ngừng cách cuộn dây và đáp ứng 2 cực. 4 cực, 6 cực cuộn dây.

Ứng dụng: nó phù hợp cho 2 cực. 4 cực, 6 cực stator và cũng cho stator kích thước trung bình hoặc lớn.

Thông tin cần thiết cho yêu cầu Máy cuộn dây Stator tự động


Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Bản vẽ stato
2. Vẽ cuộn dây stato
3. Vẽ bản vẽ phân phối
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.

3. Bước vận hành

1. Nguồn điện trên máy

2.Đọc dây này

3. Đặt tham số cuộn dây trong màn hình cảm ứng

4. Nhấn nút "bắt đầu"

5. Máy sẽ tự động xử lý cuộn dây

6.Sau khi hoàn thành cuộn dây, máy sẽ dừng lại

7. Lấy dây ra khỏi dụng cụ.

4. Thông tin cần thiết cho yêu cầu Máy cuộn dây Stator tự động


Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Bản vẽ stato
2. Vẽ cuộn dây stato
3. Bản vẽ phân phối quanh co
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.

Máy này có 8 trạm quanh co, cả bốn đầu sẽ làm cuộn dây với nhau. Stator cuộn dây máy

5. Dữ liệu kỹ thuật chính


Mô hình
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Đầu quanh co 1 1 1 1 2 2
Đường kính dây (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
Tốc độ dỡ hàng 002500r / phút 2500r / phút 2500r / phút ≤2000r / phút 3000 3000
Chiều cao ngăn xếp ≤80mm 120mm 150mm 230mm ≤70mm ≤70mm
Cuộn dây chính xác + 0 + 0 + 0 + 0 + 0 + 0
Cung cấp năng lượng 380v / 50 / 60HZ 8Kw 8Kw 9Kw 7 tuần 7 tuần
Áp suất không khí 0,6Mpa 0,6Mpa 0,6Mpa 0,6Mpa ≥0,6pa ≥0,6pa
Cân nặng ≈1350Kg 1600Kg 1600Kg 2200Kg 501950Kg ≈2300Kg
Kích thước
(L × W × Hcm)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. Chức năng và đặc điểm chính của máy


Dụng cụ cuộn dây: mỗi máy có một bộ dụng cụ cuộn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ dụng cụ có thể được thay đổi, và mất khoảng 15 phút.
Bàn xoay là hai trạm cấu trúc. Nó thông qua hệ thống servo để xoay và hình thức chuyển chỉ mục.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo. Độ chính xác của số vòng quay là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập. Máy không có độ rung và tiếng ồn riêng biệt.
Miễn phí thiệt hại men và dây snap. Khi hết dây đồng, máy sẽ tự động dừng lại.
PLC có thể thiết lập số vòng quay, tốc độ cuộn dây, dụng cụ đo chiều cao chìm, tốc độ chìm của dụng cụ và hướng cuộn dây.
Trục xoay X andY của máy móc dây và máy cắt dây sử dụng hệ thống servo. Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo. Số phân đoạn tối đa của dụng cụ chìm là 6.

7. Hồ sơ OEM / ODM


Tận dụng tối đa các kỹ sư giàu kinh nghiệm, các chuyên gia khéo léo, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và dịch vụ bảo hiểm toàn diện, chúng tôi sẵn sàng cung cấp cho khách hàng giải pháp tối ưu hóa cho sản xuất động cơ điện. Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. Trong số các khách hàng cho nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và dịch vụ sau tốt.

8. Hồ sơ dây chuyền sản xuất

Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, Nide cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ chiếu chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.

9. Về nhà máy của chúng tôi

Nằm ở Tô Châu, một thành phố xinh đẹp của ngành công nghiệp, trung tâm thương mại ở đồng bằng sông Dương Tử, Smart chuyên về R & D, sản xuất và bán máy móc thiết bị cảm ứng. Máy móc của chúng tôi sản xuất tại nhà máy Tô Châu chủ yếu áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ cuộn dây, động cơ ba pha, động cơ quạt và động cơ máy nén, v.v.
