Máy nén khí tự động Động cơ Stator Sản xuất lắp ráp cuộn dây cuộn và máy chèn

SMT có thể cung cấp trọn gói máy sản xuất tự động stator động cơ hoặc dây chuyền cho các loại động cơ khác nhau, như BLDC, động cơ bơm, động cơ xe, động cơ cảm ứng, động cơ 3 pha. Dây chuyền sản xuất stator này bao gồm máy chèn giấy, máy cuộn cuộn, máy chèn cuộn dây, máy viền, máy tạo hình và máy kiểm tra.

Dây chuyền sản xuất stator tự động này bao gồm máy chèn giấy, máy cuộn cuộn, máy chèn cuộn dây, máy viền, máy tạo hình và máy kiểm tra.

Có loại máy chèn giấy có thể đáp ứng các yêu cầu khác nhau. Công suất sản xuất ≤1s / slot (không bao gồm thời gian tải / dỡ). Tỷ lệ trình độ sơ cấp ≥99%, sau khi làm lại, tỷ lệ 99,9%

Đối với máy cuộn dây, nó bao gồm một phạm vi rộng của kích thước stato và đường kính dây. đáp ứng các yêu cầu khác nhau Máy cuộn dây hiệu quả nhất của dây chuyền sản xuất stator này được trang bị bốn đầu cuộn dây và tám trạm vận hành. tốc độ lấp đầy khe cao, khe hở nhỏ cuộn dây stato. Chế độ cuộn dây, chẳng hạn như bỏ qua tự động, cắt tự động và lập chỉ mục tự động có thể được hoàn thành cùng một lúc, tham số có thể được đặt trong giao diện người-máy. Liên tục / ngừng cách cuộn dây và đáp ứng 2 cực. 4 cực, 6 cực cuộn dây.

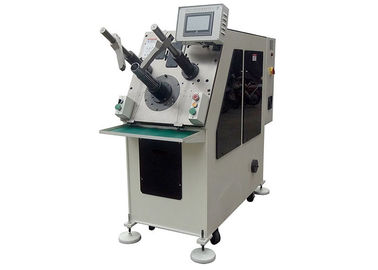

Máy chèn cuộn dây có thể tự động chèn cuộn dây stato và nêm vào khe stato. Nó làm giảm sức lao động và cải thiện hiệu quả và độ chính xác. Máy này phù hợp với vật liệu cuộn nêm Polyester Film với độ dày cố định và chiều rộng cố định (chiều rộng và chiều dày được cung cấp bởi khách hàng). Đối với dây, cả dây đồng và dây phèn đều ổn.

Máy viền được điều khiển bởi PLC. Chế độ viền khác nhau có thể được đặt như viền khe, viền khoảng và viền lạ mắt. Thay đổi công cụ là nhanh chóng và thuận tiện. Có máy viền đơn, máy viền doulble và máy viền ngang.

Các máy hình thành được sử dụng để làm cuộn dây hình thành. Trước khi buộc, cuộn dây stato nên thực hiện một lần hình thành vì nó có thể tốt hơn để thực hiện viền. Sau khi viền, cuộn dây stato nên tạo hình cuối cùng. Năng lực sản xuất ≤14s / bộ (không bao gồm thời gian tải / dỡ)

Sau tất cả các bước trên, quá trình sản xuất stator đã kết thúc. Bây giờ nó cần phải làm kiểm tra để kiểm tra nếu nó đủ điều kiện. Máy kiểm tra có thể kiểm tra điện trở, hi-pot, điện trở cách điện ect.
