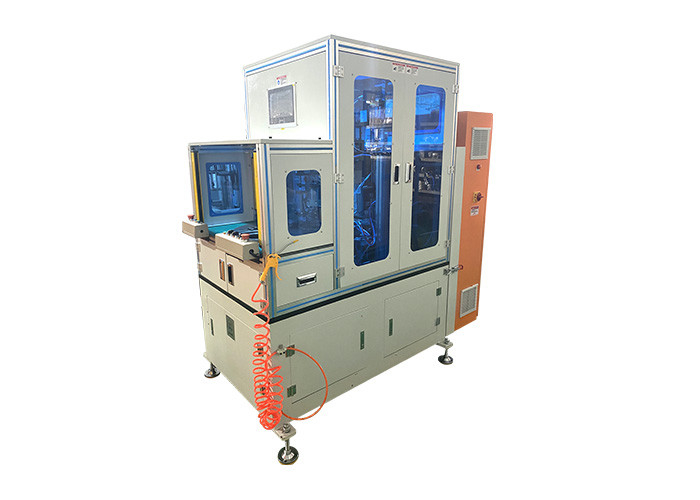

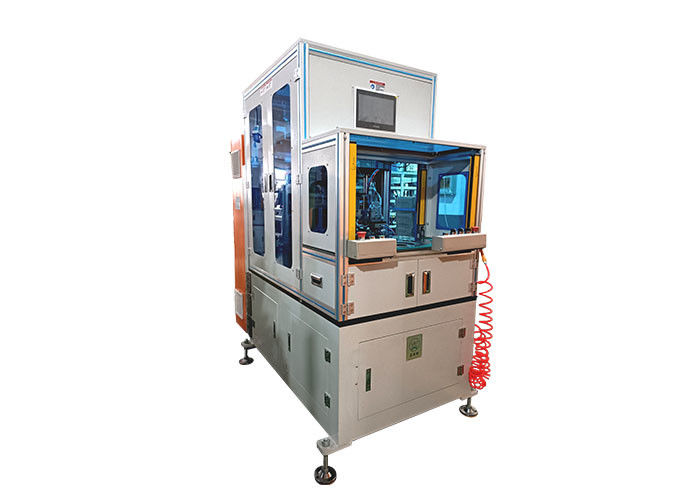

Máy Xỏ Dây Stator Hai Mặt Bàn Xoay Được Điều Khiển Bởi 7 Servo cho Ngành Xỏ Dây Cuộn Dây Động Cơ

(1) Các Tính Năng Chính của Máy Xỏ Dây Cuộn Stator Hai Mặt

A. Có bàn xoay với hai trạm, một để xỏ dây, một để nạp/dỡ;

B. Áp dụng hai kim để xỏ dây cả hai mặt của cuộn dây stator tự động;

C. Áp dụng hệ thống điều khiển PLC để điều khiển động cơ servo của bảy trục chính;

D. Trục chính, lập chỉ mục stator và cả hai dao động kim được điều khiển bởi động cơ servo;

E. Việc điều chỉnh chiều cao hai đầu cuộn dây là tự động bằng điều khiển servo, phạm vi điều chỉnh 19~60mm;

F. Điều chỉnh chiều cao chồng là tự động bằng điều khiển servo;

G. Thiết kế dụng cụ kiểu tách rời;

H. Với chức năng chẩn đoán lỗi;

I. Có thể xỏ dây từng rãnh, rãnh cách quãng, bỏ rãnh hoặc xỏ dây kiểu;

J. Được trang bị cơ chế cấp, cắt và siết chặt tự động;

K. Được thiết kế với cấu trúc căng để điều chỉnh mức độ siết chặt của việc xỏ dây;

L. Móc dây, đốt và thắt nút là tự động;

M. Hệ thống bôi trơn tự động là tùy chọn;

N. Hỗ trợ các cuộn dây được cố định trên mặt đất (cuộn dây hình trụ) là tùy chọn;

O. Cố định để tránh mọi loại hư hỏng cho cáp;

P. Được trang bị lưới an toàn, tự động đặt lại khi có tín hiệu;

Q. Có thể đáp ứng yêu cầu an toàn/công thái học kèm theo;

R. Với nắp bảo vệ bên ngoài kín;

S. Với cửa sổ an toàn lớn thuận tiện cho việc bảo trì;

T. Người vận hành làm việc ở tư thế đứng;

U. Nhấn nút để khởi động máy bằng cả hai tay;

V. Thời gian chuyển đổi:

*Thay đổi chiều cao chồng: ≈1 phút; (các thông số liên quan có thể được gọi ra trong HMI trực tiếp, sẽ không mất quá nhiều thời gian)

Thay đổi tấm dụng cụ: ≈5 phút; (2 trạm cần được thay đổi)

(2) Thông Số Kỹ Thuật của Máy Xỏ Dây Stator

(3) Ứng Dụng của Máy Xỏ Dây Stator

Thích hợp cho nhiều loại động cơ, như động cơ thiết bị gia dụng, động cơ công nghiệp, động cơ bơm nước và nhiều động cơ cảm ứng khác. Nếu kích thước stator nằm trong phạm vi ứng dụng của máy, máy này có thể hoạt động.

(4) Phân Bổ Chính của Máy Xỏ Dây Stator

Bộ điều khiển PLC: Siemens (Đức);

Hệ thống servo: Siemens (Đức);

HMI: Siemens (Đức);

Phần tử cảm biến: OMRON (Nhật Bản), SCHNEIDER (Pháp);

Cảm biến cắm: OMRON (Nhật Bản);

Phần tử điện khác: SCHNEIDER (Pháp).

*Nếu một số linh kiện cụ thể không có sẵn trong SCHNEIDER, chúng sẽ được thay thế bằng IDEC (Nhật Bản) và Delixi (Trung Quốc);

Vít bi: HIWIN (Đài Loan);

Vòng bi: NSK (Nhật Bản), SKF (Thụy Điển);

Phần tử khí nén: AIRTAC (Đài Loan); hoặc SMC (Nhật Bản)

Áp suất không khí: 0.6~1MPa;

Công suất: theo cấu hình thực tế;

Nguồn điện: ba pha 380V/60Hz;

Trọng lượng: ≈1200Kg; (để tham khảo, theo cấu hình thực tế)

Kích thước mm: L1600×W900×H1900; (để tham khảo, theo cấu hình thực tế)

(5) Hiển thị chi tiết

Tủ điện - tấm dụng cụ và bàn xoay - hệ thống bôi trơn tự động - bộ căng để kiểm soát độ căng của dây
