Máy lồng dây stato ngang cho động cơ máy nén và công nghiệp với đường kính trong stato (I.D) 60-150mm
-
Làm nổi bật
60-150mm Stator I.D Stator dây chuyền đặt máy
,Máy bơm dây chuyền máy áp dụng máy nén
,Công nghiệp Động cơ Ứng dụng Stator dây chuyền máy chèn
-
TênMáy nén động cơ cuộn dây chèn máy chèn vào các cuộn dây và giấy
-
Người mẫuSMT-QX08
-
ID Stator≥60mm
-
Stator OD≤Φ210mm
-
Cách hoạt độngnằm ngang
-
Dây điệnCu / al
-
Ứng dụngĐộng cơ máy nén/động cơ công nghiệp
-
OEMĐược rồi
-
Nguồn gốcTrung Quốc
-
Hàng hiệuSMT
-
Chứng nhậnISO / BV / SGS
-
Số mô hìnhSMT-QX08
-
Số lượng đặt hàng tối thiểu1 bộ
-
Giá bánCó thể đàm phán
-
chi tiết đóng góiMáy chèn cuộn được đóng gói với vỏ ván ép. Kích thước của nó là theo máy và kích thước các bộ phận k
-
Thời gian giao hàng60 ngày làm việc sau khi đặt hàng
-
Điều khoản thanh toánT/t, l/c
-
Khả năng cung cấp10 ~ 20 bộ mỗi 3 tháng
Máy lồng dây stato ngang cho động cơ máy nén và công nghiệp với đường kính trong stato (I.D) 60-150mm
Máy Lắp Cuộn Dây Động Cơ Máy Nén Khí Máy Lắp Cuộn Dây và Giấy Theo Chiều Ngang
Máy Lắp Cuộn Dây Động Cơ Máy Nén Khí dòng QX có thiết kế dụng cụ mô-đun để thay đổi dụng cụ nhanh chóng (thời gian thay đổi 8 phút). Cấu trúc lắp cuộn dây theo chiều ngang của nó rất lý tưởng để sản xuất stato lớn và có thể được tích hợp với các nền tảng vòng bi hình mắt bò và Máy Mở Rộng Cuộn Dây để lắp cuộn dây ba lần, giảm cường độ lao động và đơn giản hóa việc nạp/dỡ.
Thông số kỹ thuật
| Model | SMT-QX08 |
|---|---|
| Đường kính trong stato | Φ60~Φ150mm |
| Đường kính ngoài stato | ≤Φ210mm |
| Chiều cao chồng | ≤190mm |
| Hành trình dụng cụ | ≤90mm |
| Dây tương thích | Cu / AL |
| Số rãnh | 24~48 rãnh |
| Nguồn điện | 380V/50/60Hz 5Kw |
| Trọng lượng | ≈1050Kg |
| Kích thước | (D)2380×(R)1180×(C)1700mm |
Các tính năng chính
- Tự động lắp cuộn dây và cách điện nêm vào các rãnh stato trong một thao tác
- Đẩy cuộn dây bằng động cơ servo với chức năng đẩy trước
- Cắt và lập chỉ mục giấy bằng động cơ servo với tốc độ có thể điều chỉnh
- Chiều dài giấy nêm có thể điều chỉnh với việc cấp liệu từng rãnh, rãnh cách quãng hoặc bỏ qua rãnh
- Bộ điều khiển PLC với khả năng phát hiện và chẩn đoán lỗi
- Thiết bị cấp giấy trước đảm bảo chiều dài giấy nhất quán
- Cắt giấy ở nhiệt độ thấp với thiết bị gia nhiệt tích hợp
- Tốc độ đẩy cuộn dây có thể điều chỉnh cho các cỡ dây khác nhau
- Vận hành đứng công thái học với nút khởi động hai tay
- Thời gian thay đổi nhanh chóng khoảng 10 phút
Thông số kỹ thuật thành phần
- Bộ điều khiển PLC: INOVANCE (Trung Quốc)
- Hệ thống động cơ servo: INOVANCE (Trung Quốc)
- Các phần tử cảm biến: OMRON (Nhật Bản), AUTONICS (Hàn Quốc)
- Các linh kiện điện khác: SCHNEIDER (Pháp), IDEC (Nhật Bản), Delixi (Trung Quốc)
- Vít bi: HIWIN (Đài Loan)
- Vòng bi: NSK (Nhật Bản), SKF (Thụy Điển)
- Các linh kiện khí nén: AirTAC (Đài Loan)
- Áp suất nguồn khí: 0.5~1MPa
- Công suất: 6.5 Kw (cấu hình thực tế có thể khác nhau)
- Nguồn điện: 3 pha 415V/50Hz
- Trọng lượng: ≈1150Kg
- Kích thước: (D)2380×(R)1280×(C)1700mm
Ứng dụng
Máy này được thiết kế cho nhiều loại động cơ cảm ứng khác nhau bao gồm động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ servo chính xác, động cơ ba pha công nghiệp, động cơ quạt và động cơ năng lượng mới.
Dịch vụ và Hỗ trợ
Chúng tôi chuyên phát triển và sản xuất máy móc cho sản xuất động cơ cảm ứng, cung cấp các giải pháp tùy chỉnh khi cần thiết. Các dịch vụ của chúng tôi bao gồm:
- Bảo hành một năm với hỗ trợ kỹ thuật miễn phí và thay thế phụ tùng
- Dịch vụ hậu mãi ở nước ngoài với phản hồi nhanh chóng
- Tư vấn kỹ thuật sản xuất và dịch vụ dự án chìa khóa trao tay
- Hỗ trợ lập kế hoạch bố trí dây chuyền sản xuất
- Dịch vụ đào tạo nhân viên và đánh giá chi phí động cơ

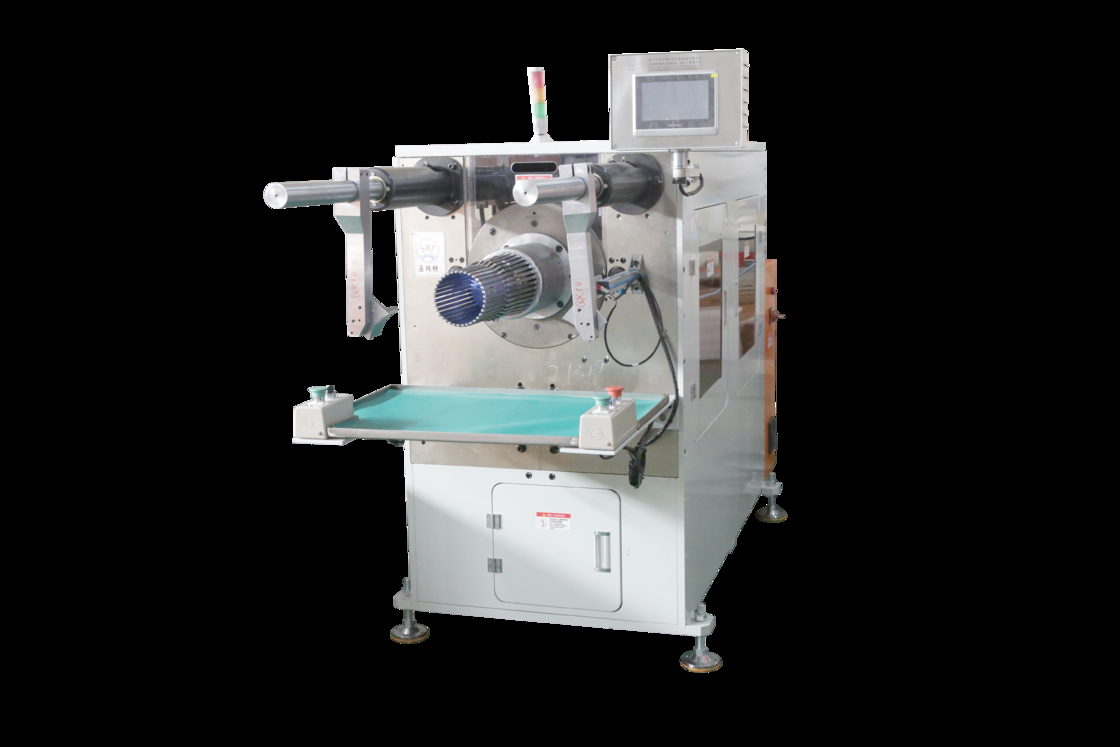

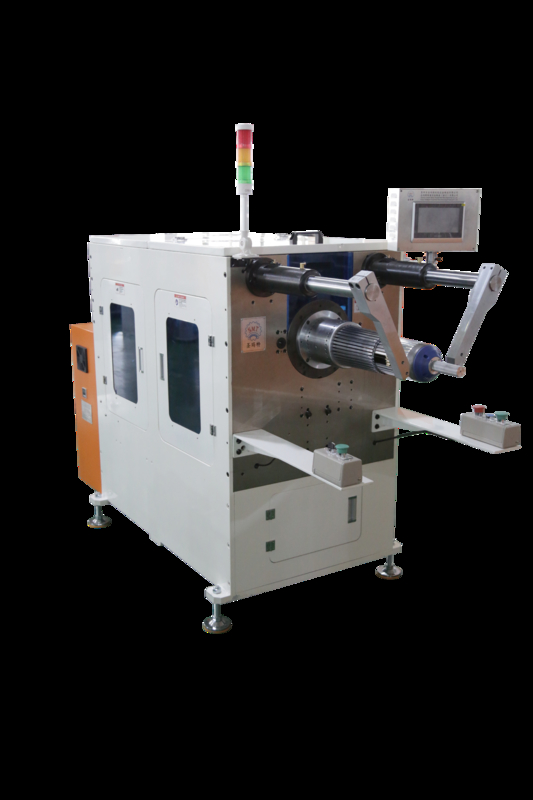

Hình ảnh sản phẩm
