Máy chèn cuộn dây Stator động cơ nhỏ Máy chèn cuộn dây tự động

Máy chèn cuộn dây Stator động cơ nhỏ Máy chèn cuộn dây tự động

  • Máy chèn cuộn dây Stator động cơ nhỏ Máy chèn cuộn dây tự động
  • Máy chèn cuộn dây Stator động cơ nhỏ Máy chèn cuộn dây tự động
Máy chèn cuộn dây Stator động cơ nhỏ Máy chèn cuộn dây tự động
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: SMT
Chứng nhận: ISO / SGS Audit
Số mô hình: SMT-k90
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiable
chi tiết đóng gói: Hộp gỗ dán với túi nhựa
Thời gian giao hàng: 7 - 10 tuần
Điều khoản thanh toán: T/T, THƯ TÍN DỤNG
Khả năng cung cấp: 1/7 - 10 tuần
Tiếp xúc
Chi tiết sản phẩm
Tên: Máy chèn cuộn dây tự động động cơ nhỏ cho máy chèn Stator / cuộn dây Người mẫu: K90
ID stator: 20-100mm Stator đường kính ngoài: ≤160mm
du lịch dụng cụ: 3-10mm Nguồn cấp: ≤70mm
Tình trạng: Mới Sự bảo đảm: 12 tháng
Điểm nổi bật:

Máy chèn cuộn dây

,

Máy chèn nêm

,

Máy chèn cuộn dây tự động động cơ

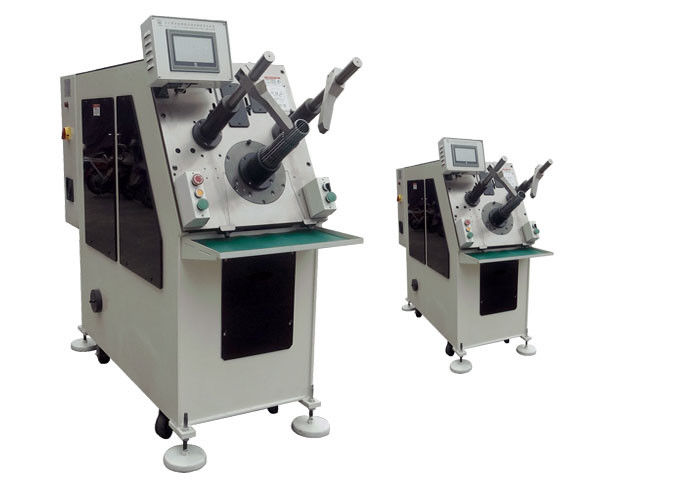

Động cơ Máy chèn cuộn dây tự động cho Stator / Máy chèn cuộn dây SMT - K90





Máy chèn cuộn dây và nêm đồng thời, chèn cuộn dây được điều khiển bởi hệ thống động cơ servo và chèn nêm bằng động cơ tần số thay đổi.
Nó được điều khiển bởi HMI và máy có thể tự động chẩn đoán sự cố.
Máy này phù hợp với vật liệu cuộn nêm Polyester Film có độ dày cố định và chiều rộng cố định (kích thước chiều rộng và độ dày được cung cấp bởi khách hàng)
Việc cho ăn nêm là bằng động cơ bước, chiều dài cho ăn, cắt, tạo hình, chèn số khe có thể được thiết lập.
Cả dây đồng và dây nhôm đều được áp dụng.
Năng lực sản xuất ≤25s/bộ (không tính giờ công phụ trợ)
Tỷ lệ chất lượng chính cho dây đồng≥98,5%, sau khi làm lại, tỷ lệ ≥99,5%

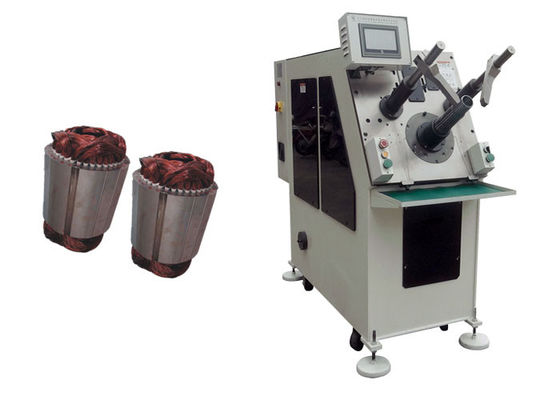

Máy chèn cuộn dây động cơ cảm ứng tự động Stator

Chi tiết nhanh:

1. Tự động chèn cuộn dây vào khe stato.
2. Máy này được sử dụng cho stato động cơ cảm ứng.
3. Cuộn dây/cuộn dây và nêm/nắp trên cùng được lắp đồng thời.
4. Vận hành đơn giản, ít tiếng ồn, tốc độ nhanh và tính tự động cao.
5. PLC và điều khiển màn hình cảm ứng.

Sự miêu tả:

Máy này phù hợp để chèn cuộn dây và nêm vào stato bằng hệ thống servo;Loại Máy chèn cuộn dây Stator này có thể chèn cuộn dây và nêm hoặc cuộn dây và nêm ở giữa rãnh vào stato cùng một lúc;việc nạp nêm phải được thực hiện bằng động cơ bước bt, và việc chèn cuộn dây và nêm là bằng hệ thống servo;tham số khác nhau có thể được đặt trong giao diện người-máy;tốc độ và chế độ cấp liệu có thể đạt được tùy theo tốc độ lấp đầy khe khác nhau và loại dây khác nhau;sản xuất stato kích thước khác nhau có thể đạt được bằng cách thay đổi dụng cụ;đặc biệt áp dụng cho các động cơ cảm ứng vi mô như động cơ điều hòa không khí, động cơ máy giặt, động cơ nén, động cơ quạt, máy phát điện và động cơ máy bơm.

dữ liệu kỹ thuật

Stator tối đa OD 160mm
ID stator 20~100mm
Chiều dài ngăn xếp stato tối đa 120mm
Phạm vi số khe 8~48 vị trí
Tốc độ cho ăn cuộn dây tối đa 80%
dây thích hợp Dây đồng/Dây nhôm
Nguồn năng lượng 380V/50Hz
nguồn không khí 0,5-0,8MPa
năng suất máy 400 chiếc/ 8 giờ
Kích thước máy 1800mm × 650mm × 1700mm
Cân nặng khoảng 1000Kg

Ứng dụng:

Máy này có thể đồng thời chèn cuộn dây/cuộn dây và nêm/nắp trên vào rãnh stato.Máy này được sử dụng cho stato động cơ cảm ứng đáp ứng thông số kỹ thuật trong bảng dưới đây.

Lợi thế cạnh tranh:

Hoạt động đơn giản, tốc độ nhanh và tự động hóa cao, nêm và cuộn dây được đưa vào đồng thời.Tiết kiệm chi phí lao động.PLC và điều khiển màn hình cảm ứng.


Chức năng và đặc điểm chính của máy
l.Máy chèn cuộn dây và nêm đồng thời, việc chèn cuộn dây được điều khiển bởi hệ thống động cơ servo và chèn nêm bằng động cơ tần số thay đổi.
2. Nó được điều khiển bởi HMI và máy có thể tự động chẩn đoán sự cố.
3. Máy này phù hợp với vật liệu cuộn nêm Polyester Film có độ dày cố định và chiều rộng cố định (kích thước chiều rộng và độ dày được cung cấp bởi khách hàng)
4. Việc cho ăn nêm là bằng động cơ bước.chiều dài cho ăn, cắt, tạo hình, chèn số rãnh có thể được thiết lập.
5. Cả dây đồng và dây nhôm đều được áp dụng.
6. Năng lực sản xuất ≤25s/bộ (không tính giờ công phụ trợ)
Các thành phần chính
PLC:Mitsubishi
Động cơ servo:Mitsubishi
Động cơ cho ăn nêm: Sihai
Màn hình cảm ứng: Tongtai
xi lanh: SMC
Cảm biến:Autonics
Công tắc và nút bấm: Schneider
Các bộ phận điện khác: Delixi/Schneider

Máy chèn cuộn dây Stator động cơ cảm ứng tự động
