| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | SMT |
| Chứng nhận: | ISO9001/SGS/CE |
| Số mô hình: | SMT-QLR70 |
| Số lượng đặt hàng tối thiểu: | 1 tập |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Trường hợp gỗ phù hợp cho vận tải biển. |
| Thời gian giao hàng: | 30 - 43 ngày cho 1 bộ |
| Điều khoản thanh toán: | T/T, THƯ TÍN DỤNG, |
| Khả năng cung cấp: | 2 cái / 56 - 79 ngày |
| Tên: | Máy cuộn cuộn dây động cơ điện tự động nhiều đầu với 8 trạm | Số chuyển khoản: | 2-8pcs |
|---|---|---|---|
| Cung cấp điện: | 380v / 50 / 60Hz 7Kw | Đầu cuộn: | 1-2 chiếc |
| Chiều cao ngăn xếp tối đa: | ≤70mm | Khuôn sống: | > 1.000.000 bức ảnh |
| Tự động lớp: | Tự động hoàn toàn | Đường kính dây: | Dia 0.1-1.0mm |
| Điểm nổi bật: | Tự động Armature Winding Machine,Quạt trần tự động quanh co máy |
||
Máy cuộn cuộn dây động cơ điện tự động nhiều đầu với 8 trạm
1. Tính năng máy:
Nó là một tám trạm cuộn quanh co máy phù hợp cho tất cả các loại khung quanh co, điện tử quanh co và kết hợp động cơ quanh co; có được chức năng tự động quanh co, dây mảng, bỏ qua khe, số lượt, bước và thiết lập đường kính dây, vv; Bộ phận giữ dây được điều khiển bằng bộ giảm chấn từ tính; dây căng thẳng là ổn định và dajustable dựa trên đường kính dây; mảng dây có trật tự là rất hữu ích để đảm bảo chất lượng sản phẩm.
2. Ứng dụng
Máy này thích hợp cho 2 cực. 4 cực, 6 cực cuộn dây quanh co.
3. Bước điều hành
1. Power trên máy
2.Thread dây này động cơ này
3. Đặt thông số quanh co trong màn hình cảm ứng
4. Nhấn nút "bắt đầu"
5. Máy sẽ làm quá trình cuộn tự động
6. sau khi kết thúc quanh co, máy sẽ dừng lại
7. rút dây ra khỏi dụng cụ.
4. thông tin cần thiết cho tự động cuộn dây cuộn dây Stator điều tra máy
Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Stator vẽ
2. Stator quanh co vẽ
3. Bản vẽ phân phối quanh co
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.

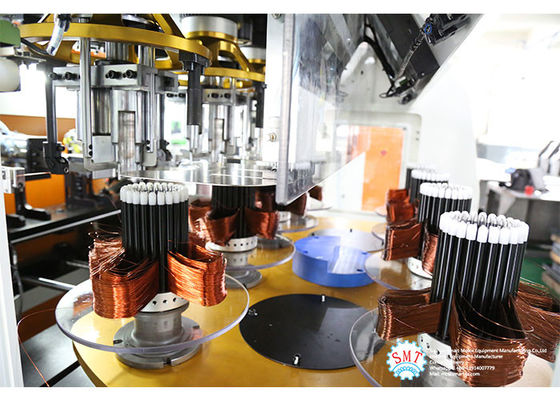

Máy này có 8 trạm quanh co, tất cả bốn đầu sẽ quấn quanh nhau. Máy cuộn cuộn dây stato
5. Dữ liệu kỹ thuật chính
Mô hình | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| Đầu cuộn | 1 1 1 1 | 2 | 2 |
| Đường kính dây (mm) | 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 | 0,2 ~ 1,0 | 0,2 ~ 1,0 |
| Tốc độ tải xuống | ≤2500r / phút ≤2500r / phút ≤2500r / phút ≤2000r / phút | 3000 | 3000 |
| Chiều cao ngăn xếp | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Độ chính xác quanh co | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Cung cấp năng lượng | 380v / 50 / 60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Áp suất không khí | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Cân nặng | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Thứ nguyên (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
6. Machine chức năng chính và đặc tính
Công cụ uốn lượn: mỗi máy có một bộ dụng cụ uốn lượn và ba dạng cuộn dọc.
Toàn bộ bộ công cụ có thể được thay đổi và mất khoảng 15 phút.
Bàn xoay là cấu trúc hai trạm. Nó thông qua hệ thống servo để xoay và chỉ số hình thức chuyển giao.
Cho phép ba dây quanh co đồng thời.
Trục chính được điều khiển bởi động cơ servo. Độ chính xác số lần lượt cuộn dây là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập. Máy không có độ rung và tiếng ồn riêng biệt.
Không có thiệt hại men và dây snap. Khi dây đồng bị cạn, máy sẽ tự động dừng lại.
PLC có thể thiết lập số lần lượt, tốc độ quanh co, chiều cao dụng cụ đánh chìm, tốc độ dao phay và hướng cuộn.
X và trục chính của dây móc và máy cắt dây thông qua hệ thống servo. Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ đánh chìm thông qua hệ thống servo. Số lượng tối đa của công cụ đánh chìm là 6.
7. OEM / ODM Hồ Sơ
Tận dụng tối đa các kỹ sư giàu kinh nghiệm, chuyên gia lành nghề, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và dịch vụ bảo hiểm rộng, chúng tôi chuyên cung cấp cho khách hàng giải pháp tối ưu để sản xuất động cơ điện. Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, vv. trong số các khách hàng cho nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và tốt sau khi dịch vụ.
8. Dây chuyền sản xuất
Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, Nide cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLD và dịch vụ chiếu chìa khóa, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.
9. về nhà máy của chúng tôi
Nằm ở Tô Châu, một thành phố xinh đẹp của ngành công nghiệp, thương mại trái tim ở đồng bằng sông Dương Tử, thông minh chuyên về R & D, sản xuất và bán máy móc cảm ứng động cơ. Máy của chúng tôi sản xuất tại nhà máy Tô Châu chủ yếu áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ máy lạnh, động cơ máy bơm, động cơ cuộn, động cơ ba pha, động cơ quạt và động cơ máy nén, vv
