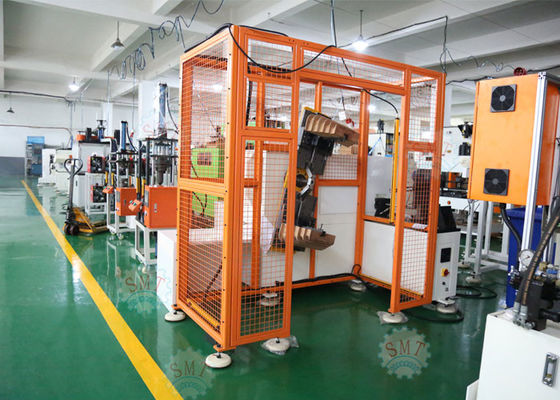

Kích thước khung lớn Máy cuộn dây stato tự động / Winder SMT - DR1200
Máy cuộn dây Big Stator sử dụng bộ điều khiển mục đích đặc biệt để nhận ra chức năng của cuộn dây tự động, tự động dàn trận, khe ngang, tự động thông qua ống sáp và cài đặt đầu ra, v.v. Máy cuộn dây cuộn lớn này phù hợp để cuộn dây cho động cơ công suất lớn. Máy cuộn dây Big Stator có thể tạo ra các cuộn kích thước khác nhau cho cùng một stator kích thước loạt bằng cách điều chỉnh dụng cụ, và độ căng được điều chỉnh.
Thông tin cần thiết cho máy cuộn dây moto
Sẽ tốt hơn nếu khách hàng có thể gửi cho chúng tôi bản vẽ chi tiết bao gồm thông tin bên dưới.
1. Bản vẽ stato
2. Vẽ cuộn dây stato
3. Bản vẽ phân phối quanh co
4. Yêu cầu kỹ thuật khác
Nếu có thể, sẽ tốt hơn nếu khách hàng có thể gửi mẫu cho chúng tôi.
(1) Ngày kỹ thuật chính
| Mục | Dữ liệu |
| Mô hình | DR1200 |
| Đường kính xoay | ≤900mm |
| Đường kính dây | 0,4 - 1,5mm |
| Dây Paralle số | 40 miếng |
| Áp suất không khí | 0,4 -0- 0,6 MPa |
| Cung cấp năng lượng | 220 V / 50 / 60Hz, 3kw |
| Trọng lượng máy | Khoảng 1100kg |
| Kích thước máy (LxWxH) | 2300x 2200 x 2000mm |
(2) Ứng dụng:
Máy này phù hợp cho 2 cực, 4 cực cuộn dây.
(3) Chức năng và đặc điểm chính của máy
Dụng cụ cuộn dây: mỗi máy có một bộ dụng cụ cuộn dây và ba dạng cuộn dây dọc.
Toàn bộ bộ dụng cụ có thể được thay đổi, và mất khoảng 15 phút.
Bàn xoay là hai trạm cấu trúc. Nó thông qua hệ thống servo để xoay và hình thức chuyển chỉ mục.
Cho phép ba dây quấn đồng thời.
Trục chính được điều khiển bởi động cơ servo. Độ chính xác của số vòng quay là ± 1 lượt.
Tốc độ quay làm việc có thể được thiết lập. Máy không có độ rung và tiếng ồn riêng biệt.
Miễn phí thiệt hại men và dây snap. Khi hết dây đồng, máy sẽ tự động dừng lại.
PLC có thể thiết lập số vòng quay, tốc độ cuộn dây, dụng cụ đo chiều cao chìm, tốc độ chìm của dụng cụ và hướng cuộn dây.
Trục xoay X andY của máy móc dây và máy cắt dây sử dụng hệ thống servo. Nó có thể điều chỉnh độ dài của dây cầu và dây dẫn.
Dụng cụ chìm thông qua hệ thống servo. Số phân đoạn tối đa của dụng cụ chìm là 6.
(4) Hồ sơ OEM / ODM
Tận dụng tối đa các kỹ sư giàu kinh nghiệm, các chuyên gia khéo léo, thiết bị hoàn hảo, kiểm soát quy trình sản xuất nghiêm ngặt và dịch vụ bảo hiểm toàn diện, chúng tôi sẵn sàng cung cấp cho khách hàng giải pháp tối ưu hóa cho sản xuất động cơ điện. Cho đến nay, ngoại trừ thị phần lớn ở Trung Quốc, chúng tôi xuất khẩu máy móc sang các nước trên thế giới như Mỹ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam, Iran, v.v. Trong số các khách hàng cho nó bền, hiệu suất đáng tin cậy, giá cả hợp lý và dịch vụ sau tốt.
(5) Hồ sơ dây chuyền sản xuất
Với dịch vụ tốt, đội ngũ chuyên nghiệp và chất lượng đáng tin cậy, Nide cung cấp cho khách hàng các loại động cơ AC, động cơ DC, dịch vụ tư vấn kỹ thuật sản xuất động cơ BLDC và dịch vụ chiếu chìa khóa trao tay, bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên, và hoàn thành dự án chìa khóa trao tay.
(6) Về nhà máy của chúng tôi
Nằm ở Tô Châu, một thành phố xinh đẹp của ngành công nghiệp, trung tâm thương mại ở đồng bằng sông Dương Tử, Smart chuyên về R & D, sản xuất và bán máy móc thiết bị cảm ứng. Máy móc của chúng tôi sản xuất tại nhà máy Tô Châu chủ yếu áp dụng cho động cơ cảm ứng như động cơ máy giặt, động cơ điều hòa không khí, động cơ bơm, động cơ cuộn dây, động cơ ba pha, động cơ quạt và động cơ máy nén, v.v.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
