Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes

MOQ: 1 bộ
Giá: Có thể đàm phán
Bao bì tiêu chuẩn: Bao bì hộp gỗ
Thời gian giao hàng: 46 - 68 ngày
Phương thức thanh toán: T/t, l/c
năng lực cung cấp: 1 cái / 46 - 68 ngày
Thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
SMT
Chứng nhận
ISO / SGS Audit
Số mô hình
SMT-BZ190
Tên:
Cuộn dây Stator động cơ hai mặt servo tự động quay máy viền SMT - BZ190
Người mẫu:
SMT-BZ190
ID stator:
Φ110~ Φ210mm
Stator đường kính ngoài:
≤Φ300mm
Chiều cao ngăn xếp:
≤50mm
Cung cấp điện:
380V/50/60Hz 3.5Kw
Số vị trí:
8~48 khe
Bưu kiện:
1 thùng gỗ
Làm nổi bật:

Automatic Servo Control Stator Lacing Machine

,

Double Sides Lacing Stator Lacing Machine

,

Programmable Lacing Modes Stator Lacing Machine

Mô tả sản phẩm
Automatic Servo Type Stator Coil Single Lacing Machine

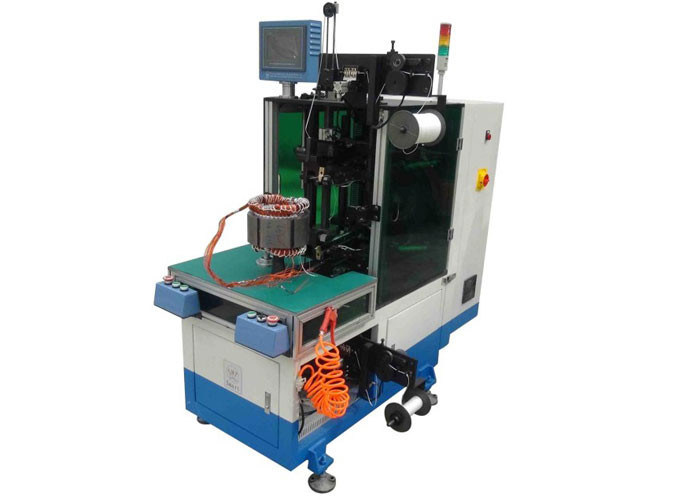

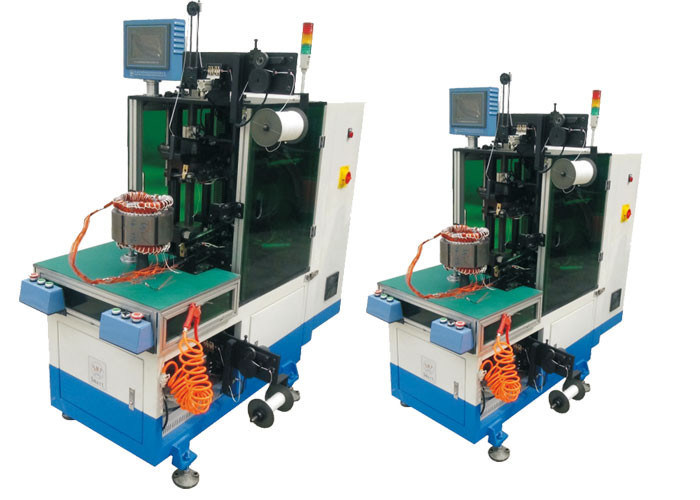

Automatic Servo Double Sides Motor Stator Coil Turns Lacing Machine SMT - BZ190

The horizontal single side stator winding lacing machine adopts industrial PLC, human-computer interface and horizontal frame-structure design. The servo system machine accurately controls the lacing action. Different lacing methods such as slot-by-slot lacing, interval lacing and fancy lacing are programmable. This machine is suitable for large stators with high winding over-hang. The movable tooling allows for fast stator loading and unloading, effectively reducing labor requirements.
Technical Specifications
Model BZ190
Stack height 60-180mm
Stator I.D 110-210mm
Stator O.D ≤ 300mm
Height of Overhang ≤50mm
Lacing mode Slot by slot / interval slot/Fancy lacing
Lacing speed 0.8s/s
Power supply 380v/50/60Hz 3.5kw
Machine weight About 900kg
Machine dimension (LxWxH) 1500x 650x 1800mm
Key Advantages
  • Servo driven system with CNC control and HIM programming
  • Servo-controlled indexing for multiple lacing modes (slot, interval, fancy)
  • Servo-controlled main spindle with adjustable rotation speed
  • Dual servo-driven needles for simultaneous upper/lower coil lacing
  • Automatic thread feeding and cutting (no knots required)
  • Quick-change tooling for stator stack lengths of 50-130mm
  • Adjustable lacing tension
  • High production capacity (≤1s/slot)
  • Minimal copper wire/enamel damage
  • High qualification rates (≥98.5% primary, ≥99.5% after rework)
  • Safety grating protection system
  • Two-hand start operation for operator safety
Machine Characteristics
  • Industrial PLC with human-computer interface and horizontal frame-structure design
  • Programmable lacing methods (slot-by-slot, interval, fancy)
  • Optimized for large stators with high winding over-hang
  • Movable tooling for fast loading/unloading and reduced labor
OEM/ODM Capabilities
We specialize in motor manufacturing equipment including automatic winding machines, lacing machines, inserting machines, shaping machines, and forming machines. Incorporating advanced international technology, we enhance factory automation with stable quality and comprehensive customer service. Our professional, efficient approach meets diverse customer requirements for motor production solutions.
Production Line Services
SMT provides comprehensive technical consulting and turn-key project services for AC, DC, and BLDC motor manufacturing. Our services include cost evaluation, manufacturing know-how, staff training, and complete production solutions. Automatic Servo Control Double Sides Lacing Stator Lacing Machine with Programmable Lacing Modes 0
About Suzhou Smart Motor Equipment Manufacturing Co.,Ltd
As a leading high-tech enterprise in China, we specialize in designing, producing and selling motor manufacturing equipment. With approximately 150 employees (including 30+ engineers), 20,000 square meters of facilities, and advanced production/test equipment, we deliver innovative solutions for the motor manufacturing industry.
