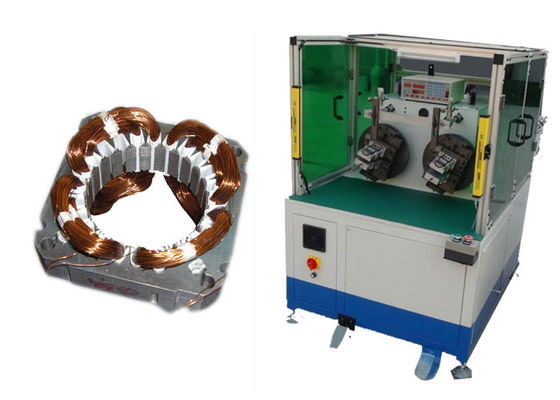

Máy cuộn dây Stator đa cực Thiết bị cuộn dây 220V 50Hz / 60Hz

MOQ:	1 BỘ
Giá:	Có thể đàm phán
Bao bì tiêu chuẩn:	Vỏ gỗ Thích hợp cho Vận tải Đường biển.
Thời gian giao hàng:	35-69 ngày
Phương thức thanh toán:	L/C,T/T
năng lực cung cấp:	1 cái / 35-69 ngày

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Trung Quốc

Hàng hiệu

Chứng nhận

ISO9001 / SGS

Số mô hình

SMT-WR100

Máy cuộn dây Stator đa cực tự động Thiết bị cuộn dây

Phi công:

200mm

Số chuyển khoản:

2-6 chiếc

Nguồn điện:

220V/50/60Hz 1.5kw

Kích thước:

(L)1051*(W)1811*(H)1501mm

đầu cuộn:

Áp suất không khí:

0,6-0,7MPa

Đường kính dây:

0,15-0,9mm

Làm nổi bật:

Máy quấn stato 220V

Thiết bị quấn stato đa cực

Máy quấn stato 50Hz 60Hz

Mô tả sản phẩm

Máy Quấn Stator Đa Cực

Máy quấn stator đa cực tiên tiến này hoạt động với nguồn điện 220V 50Hz/60Hz. Nó có bộ điều khiển chương trình Mitsubishi và GOT để tương tác người-máy trực quan, cho phép dễ dàng sửa đổi và lưu trữ các thông số quấn. Sự kết hợp cam được tính toán chính xác đảm bảo các quy trình quấn chính xác, trong khi thiết kế cố định và ống bảo vệ đảm bảo các thao tác treo dây nhanh chóng, chính xác và an toàn.

Thông số kỹ thuật

Model	WR100
Đường kính dây	0.15-0.8mm
Tốc độ quay	800 vòng/phút
Đầu quấn	2 chiếc
Đường kính xoay	250mm
Khoảng cách quấn tối đa	160mm
Áp suất khí	0.4-0.7Mpa
Nguồn điện	220V/50/60Hz 1.5Kw
MOQ	1 chiếc
Kích thước	(D)1050(R)1800(C)1500mm

Quy trình vận hành

Hiệu quả sản xuất trung bình khoảng 1000 sản phẩm mỗi ca 8 giờ, khác nhau tùy thuộc vào khe và số vòng dây của phần ứng. Quy trình tự động bắt đầu với việc nạp phần ứng thủ công lên xe đưa. Khi nhấn START, xe đưa sẽ đưa phần ứng đến vị trí quấn, nơi quấn, lập chỉ mục và cắt dây tự động diễn ra. Sau khi hoàn thành, xe đưa loại bỏ phần ứng đã hoàn thành và người vận hành dỡ nó ra để hoàn thành chu kỳ.

Các tính năng và khả năng chính

Bộ dụng cụ quấn hoàn chỉnh với ba dạng quấn dọc được bao gồm
Thay đổi dụng cụ nhanh chóng (khoảng 15 phút)
Bàn xoay hai trạm với hệ thống servo để xoay và lập chỉ mục
Có khả năng quấn ba dây đồng thời
Trục chính điều khiển bằng động cơ servo với độ chính xác ±1 vòng
Tốc độ quay làm việc có thể điều chỉnh với độ rung và tiếng ồn tối thiểu
Ngăn ngừa hư hỏng men và đứt dây
Chức năng dừng tự động khi dây đồng hết
Lập trình PLC cho số vòng, tốc độ, chiều cao dụng cụ và hướng quấn
Trục X và Y điều khiển bằng servo cho móc và dao cắt dây
Chiều dài dây cầu và dây dẫn có thể điều chỉnh
Dụng cụ điều khiển bằng servo chìm với khả năng lên đến 6 phân đoạn

Dịch vụ OEM/ODM

Tận dụng các kỹ sư giàu kinh nghiệm, các chuyên gia lành nghề, thiết bị tiên tiến và kiểm soát quy trình sản xuất nghiêm ngặt, chúng tôi cung cấp các giải pháp tối ưu hóa cho sản xuất động cơ điện. Máy móc của chúng tôi được xuất khẩu trên toàn thế giới đến các quốc gia bao gồm Hoa Kỳ, Ý, Úc, Ấn Độ, Brazil, Mexico, Thổ Nhĩ Kỳ, Thái Lan, Việt Nam và Iran, được công nhận về độ bền, độ tin cậy, giá cả cạnh tranh và dịch vụ hậu mãi tuyệt vời.

Giải pháp dây chuyền sản xuất

SMT cung cấp dịch vụ tư vấn kỹ thuật toàn diện và các dịch vụ dự án chìa khóa trao tay cho sản xuất động cơ AC, động cơ DC và động cơ BLDC. Các dịch vụ của chúng tôi bao gồm đánh giá chi phí động cơ, bí quyết sản xuất, đào tạo nhân viên và triển khai dự án hoàn chỉnh. Các giải pháp của chúng tôi phục vụ các ứng dụng khác nhau bao gồm động cơ ô tô năng lượng mới, động cơ servo, máy phát điện, động cơ ba pha, động cơ bơm, động cơ máy nén, động cơ thiết bị gia dụng và các động cơ cảm ứng khác. Chúng tôi chuyên về lắp ráp lõi stato và rôto, cách điện khe, quấn tự động, chèn, hợp nhất và công nghệ tẩm nhựa cho các kích thước stato và cấu hình khe khác nhau.
