Tự động ba pha động cơ điện cuộn quanh co máy Motor Stator hội

Máy lắp ráp động cơ ba pha tự động

(1) Hồ sơ dây chuyền sản xuất

Dây chuyền sản xuất stato động cơ ba pha này được sử dụng rộng rãi trong sản xuất stato động cơ ba pha.Dây chuyền sản xuất stator này bao gồm một số máy móc, chẳng hạn như máy chèn giấy, máy cuộn dây, máy chèn cuộn dây, máy viền và máy định hình.Mỗi máy trong dây chuyền sản xuất stator này là độc lập, đồng thời, nó cũng có thể được kết nối với băng tải.

Quá trình làm việc sẽ như sau.
Chèn giấy Stator ---- cuộn dây --- chèn cuộn dây ---- hình thành cuộn dây ---- viền --- hình thành cuối cùng.

Máy chèn giấy stato được sử dụng để đưa giấy vào khe stato.Quá trình tạo hình, chèn và cắt giấy đều được thực hiện bằng máy.Khuôn tạo hình có thể điều chỉnh theo kích thước stato khác nhau.

Máy cuộn dây stato, nó có thể cuộn dây thành dạng cuộn dây.Chế độ quanh co, chẳng hạn như tự động bỏ qua, tự động cắt và tự động lập chỉ mục có thể được hoàn thành liên tiếp tại một thời điểm, thông số có thể được đặt trong giao diện người-máy.

Máy chèn cuộn dây có thể đưa cuộn dây stato và nêm vào rãnh stato một cách tự động.Máy này phù hợp với vật liệu cuộn nêm màng Polyester với độ dày cố định và chiều rộng cố định (kích thước chiều rộng và chiều dày do khách hàng cung cấp).Đối với dây điện, cả dây đồng và dây phèn đều được.

Máy viền được điều khiển bằng PLC.Có thể thiết lập các chế độ viền khác nhau như viền khe, viền khoảng và viền lạ mắt.Thay đổi dụng cụ nhanh chóng và thuận tiện.Có máy viền đơn, máy viền trạm kép và máy viền ngang.

Máy tạo hình được sử dụng để tạo hình cuộn.Trước khi tạo dây, cuộn dây stato nên tạo hình một lần vì có thể tốt hơn nếu làm dây.Sau khi nối dây, cuộn dây stato sẽ được tạo hình cuối cùng.Năng lực sản xuất ≤14 giây / bộ (không bao gồm thời gian tải / dỡ hàng)

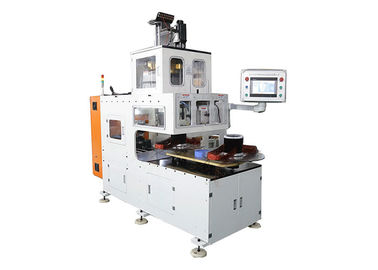

Máy cuộn dây Stator kiểu đứng là một loại máy cuộn dây tự động một đầu và hai trạm;tự động đưa cuộn dây vào chuyển cũ có trật tự;đặc biệt thích hợp cho tỷ lệ lấp đầy khe cao, stator khía nhỏ;chế độ cuộn dây như tự động bỏ qua, cắt tự động và lập chỉ mục tự động có thể được hoàn thành liên tiếp tại một thời điểm;tham số có thể được thiết lập trong giao diện người-máy, có thể điều chỉnh độ căng của cuộn dây;có được cách cuộn dây liên tục / không liên tục và đáp ứng các cuộn dây cuộn 2 cực, 4 cực và 6 cực,
